Системы водоподогрева для горячего водоснабжения (ГВС) и отопления
с вакуумными солнечными коллекторами

Система на базе вакуумных солнечных коллекторов предназначена для производства горячей воды заданной температуры, путем поглощения солнечного излучения, преобразования его в тепло, аккумуляции и передачи потребителю.

Основными составляющими систем является:

• солнечный коллектор;
• резервуар-теплообменник;

Не зависимо от внешней температуры солнечный вакуумный коллектор обеспечивает поглощение солнечного излучения в любую погоду. Эффективность сбора солнечной энергии коллекторами из вакуумных трубок составляет 98 %.

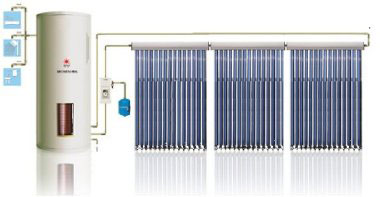

Солнечные батареи устанавливаются непосредственно на крыше зданий таким образом, чтобы наиболее эффективно использовать площадь крыши для сбора солнечного излучения. Рекомендуемый угол наклона коллектора равняется географической широте его места расположения. Срок эксплуатации трубок вакуумных коллекторов не менее 20 лет.

Резервуар-теплообменник представляет собой автоматизированную систему преобразования, поддержания и сохранения тепла, полученного от энергии солнца. И также в сплит системах косвенного нагрева возможно подключение других источников энергии (например, традиционный отопитель, работающий на электричестве, газе или дизтопливе), которые страхуют систему при недостаточном количестве солнечной радиации. Нагретая таким образом вода, поступает из теплообменника второго контура в радиаторы системы отопления, а вода из резервуара используется для горячего водоснабжения.

Микропроцессорный блок управления предназначен для контроля температуры в солнечном коллекторе и резервуаре-теплообменнике, а также для выбора, в зависимости от величины этих температур, оптимального режима работы системы в течение суток. При этом контроллер регулирует поток теплоносителя через теплообменник, определяет направление подачи тепла (на ГВС или на отопление), управляет работой базового отопителя.

В ночное время автоматика системы обеспечивает минимально необходимое привлечение дополнительной энергии для поддержания заданной температуры внутри помещения. Система подогрева воды от солнечного тепла обладает малой инерционностью, быстрым выходом на рабочий режим и позволяет обеспечить среднегодовую экономию энергоносителей около 50 %.

Стоимость системы подогрева от солнечной энергии

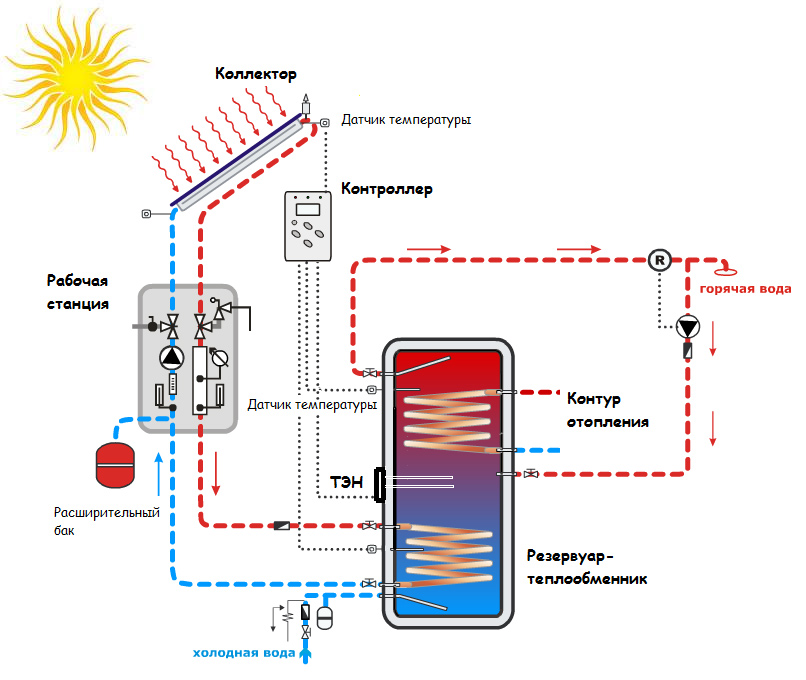

Принципиальная схема работы системы водоподогрева от солнечной энергии

С появлением солнца в коллекторе происходит быстрый нагрев теплоносителя и горячий теплоноситель из солнечных коллекторов поступает на теплообменник, установленный внизу резервуара. Контроллер включает насос и тепло передается через нижний теплообменник резервуара, нагревая воду для ГВС. Одновременно, работающий ТЭН, поддерживает требуемый температурный режим, что позволяет быстро вывести систему в рабочий режим.

Когда температура в системе отопления достигнет установленной величины, ТЭН отключится, и система отопления будет работать только от солнечной энергии. Электрический нагреватель работает независимо от контроллера. Температура его выключения устанавливается на отдельном блоке управления, расположенном в нижней части лицевой панели резервуара.
