В современном строительстве возведение каменных конструкций допускается с использованием следующих материалов: керамический и силикатный кирпич, а также керамические, силикатные, бетонные и природные камни и блоки. Все этапы по возведению ведутся согласно утвержденному проекту. В нем должны быть указаны планируемые проемы, ниши, отверстия, борозды. В противном случае, при самостоятельном планировании отверстий, конструкция будет ослаблена.
Использование разных видов материалов обусловлено особенностями здания. Так, например, цоколь здания выкладывается только полнотелым керамическим кирпичом.

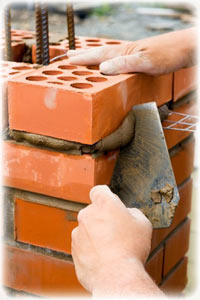

Требования к толщине швов кирпичной кладки достаточно строгие: вертикальные – 10 мм, горизонтальные – 12 (при условии, что конструкция состоит из элементов правильной формы).
В том случае, когда нужен разрыв в кладке, он делается через вертикальную или наклонную штрабу. При этом в ее швы и уровни каждого перекрытия закладывается арматура: продольные стержни (диаметр – не больше 6 мм) и поперечные (диаметр – не больше 3 мм). Расстояние – до 1,5 м, исходя из высоты кладки.
Расчет количества продольных стержней ведется следующим образом: один стержень на каждые 12 см толщины кладки. Минимум – два (если толщина стены составляет 12 см).
Не допускается, чтобы при возведении кирпичной конструкции разница высот на смежных захватках и примыкающих стен (внутренних и наружных) превышала высоту этажа. А разница высот на смежных участках кладки фундаментов не должна быть выше 1,2 м.
Там, где кладка примыкает к железобетонным конструкциям, крепления должны монтироваться строго согласно проекту.
На каждом последующем этаже кирпичная кладка может выполняться только тогда, когда будут установлены несущие конструкции перекрытий готового этажа, сделана анкеровка стен и обработаны швы на перекрытиях плит.
Что касается свободно стоящих каменных стен, то их максимальная высота должна соответствовать параметрам, размещенным в табл.28. Если требуется превысить указанное значение по высоте, то необходимо использовать временные крепления.
Таблица 28
| Толщина стен, см | Объемная масса (плотность) кладки, кг/м3 | Допустимая высота стен, м, при скоростном напоре ветра, Н/м2 (скорости ветра, м/с) |
до 150 (15) | 270 (21) | 450 (27) | 1000 (40) |
25 | Более 1600 | 3,8 | 2,6 | 1,6 | - |
От 1000 до 1300 | 2,3 | 1,6 | 1,3 | - |
От 1300 до 1600 | 3,0 | 2,1 | 1,4 | - |
38 | Более 1600 | 5,2 | 4,7 | 4,0 | 1,7 |
От 1000 до 1300 | 4,5 | 4,0 | 2,4 | 1,3 |
От 1300 до 1600 | 4,8 | 4,3 | 3,1 | 1,5 |
51 | Более 1600 | 6,5 | 6,3 | 6,0 | 3,1 |
От 1000 до 1300 | 6,0 | 5,7 | 4,3 | 2,0 |
От 1300 до 1600 | 6,3 | 6,0 | 5,6 | 2,5 |
64 | Более 1600 | 7,7 | 7,4 | 7,0 | 4,3 |
От 1000 до 1300 | 7,0 | 6,6 | 6,0 | 2,7 |
От 1300 до 1600 | 7,4 | 7,0 | 6,5 | 3,5 |
Превышение допустимого значения по высоте зависит от параметров перегородок или других жестких конструкций, связанных с возводимой стеной. Так, если расстояние между ними и стеной составляет не более 3,5Н (Н – высота стены), то можно увеличить высоту на 15%, до 2,5Н – на 25%, до 1,5Н – на 40%.
Неармированные каменные перегородки, которые не раскреплены временными креплениями или перекрытиями, не могут иметь высоту более 1,5 м (при толщине в 9 см, сделанных из камней и кирпича на ребро в 88 мм) или 1,8 м (при толщине в 12 см).
Если перегородка связана с поперечными стенами или другими типами жестких конструкций, то следует руководствоваться п. 7.12.
В течение всего периода возведения конструкции обязательна проверка горизонтальности рядов кладки, вертикальности ее граней и углов через каждые 0,5-0,6 м. Выявленные отклонения должны сразу устраняться в рамках яруса. При этом инструментальная проверка проводится после каждого этажа.
