Кирпичное домостроение остается одним из самых востребованных направлений в сегменте загородной недвижимости. Надежность, долговечность и престижный внешний вид делают этот материал фаворитом среди частных застройщиков. Однако качество будущего дома напрямую зависит от того, насколько грамотно выполнена кладка кирпича. Это сложный технологический процесс, требующий не только опыта, но и строгого соблюдения строительных норм. В этой статье мы подробно разберем ключевые аспекты кирпичной кладки кирпича: от правил перевязки швов до особенностей возведения сложных конструктивных элементов, чтобы вы могли оценить уровень профессионализма подрядчика и понимать, на что обращать внимание при строительстве или реконструкции дома.
Основы технологии: перевязка швов и использование материалов

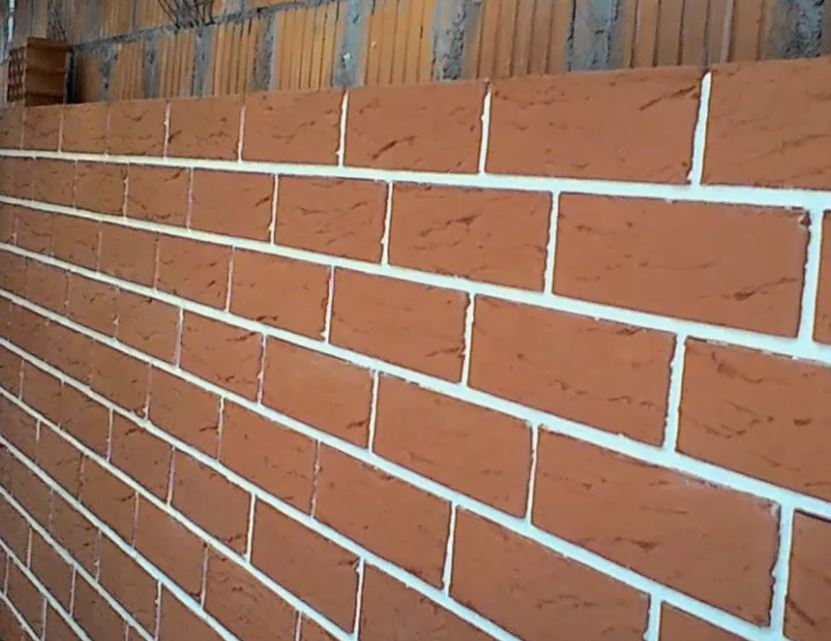

Прочность и устойчивость кирпичной стены обеспечивается правильной перевязкой швов — системой укладки, при которой вертикальные швы в соседних рядах не совпадают. Независимо от того, какая система перевязки принята в проекте, существуют обязательные правила. Нижний (первый) и верхний (последний) ряды кладки дома из кирпича в обязательном порядке должны выполняться тычковыми рядами — то есть кирпич укладывается поперек стены. Это же правило распространяется на уровни обреза стен, столбов, а также на выступающие элементы: пояса, карнизы и другие конструктивные детали.
Особого внимания заслуживают места опирания сборных конструкций — балконных плит, перекрытий, балок, мауэрлатов и прогонов. Если в проекте предусмотрена многорядная перевязка швов, то под эти элементы обязательно укладываются тычковые ряды. При однорядной (цепной) перевязке допускается опирание сборных конструкций на ложковые ряды, но это решение требует дополнительного обоснования.
При возведении ответственных элементов — пилястр, столбов, карнизов, перемычек и простенков шириной до 2,5 кирпича — используется только отборный целый кирпич без сколов и трещин. Использование кирпича-половняка (неполномерного) допускается только в забутовочных рядах или в конструкциях с небольшой нагрузкой, например, в участках стен под оконными проемами. Важно, что даже в этих случаях количество половняка не должно превышать 10% от общего объема кладки.
Требования к швам и заполнению раствором
Качество кладки кирпича во многом определяется правильностью заполнения швов. Все виды швов — горизонтальные, поперечные и продольные вертикальные — должны быть полностью заполнены раствором, за исключением случаев, когда проектом предусмотрена кладка впустошовку. В этом варианте допускается оставлять незаполненными вертикальные швы с лицевой стороны на глубину не более 10 мм для столбов и 15 мм для стен. Такой прием часто используется для последующей расшивки швов, придающей фасаду выразительный архитектурный облик.
При возведении простенков шириной до 1 метра важно обеспечить однородность материала: для кладки участков стен между рядовыми перемычками используется тот же раствор, что и для самих перемычек. Это условие необходимо для равномерной осадки и предотвращения трещин в зонах сопряжения.
В табл.29 указаны сроки, которые требуется соблюдать, выдерживая в опалубке кирпичные перемычки.
Таблица 29
| Конструкции перемычек |
Температура наружного воздуха, °С, в период выдерживания перемычек |
Марка раствора |
Продолжительность выдерживания перемычек на опалубке, сут, не менее |
|
Рядовые и армокирпичные |
До 5 |
М25 и выше |
24 |
|
До 10 |
18 |
||
|
До 15 |
12 |
||
|
До 20 |
8 |
||
|
Св. 20 |
5 |
||
|
Арочные и клинчатые |
До 5 |
То же |
10 |
|
До 10 |
8 |
||
|
Св. 10 |
5 |
Армирование и устройство перемычек
Рядовые кирпичные перемычки — один из самых ответственных элементов кладки дома из кирпича. Они работают как несущие конструкции, воспринимая нагрузку от вышележащих этажей. Армирование таких перемычек выполняется стальными стержнями, которые укладываются в слой раствора под нижний ряд кирпичей по установленной опалубке. Количество стержней определяется проектом, но не может быть менее трех. Диаметр гладких стержней должен составлять не менее 6 мм, при этом их концы обязательно загибаются в виде крюков и заделываются в простенки на глубину не менее 25 см. Для стержней периодического профиля (арматуры класса А400 и выше) загиб крюков не требуется.
Продолжительность выдерживания перемычек в опалубке зависит от температуры наружного воздуха и марки раствора. При температуре до 5°C выдержка на растворе марки М25 и выше составляет не менее 24 часов. При повышении температуры до 10°C срок сокращается до 18 часов, при 15°C — до 12 часов, при 20°C — до 8 часов. Для арочных и клинчатых перемычек сроки выдержки меньше: при температуре до 5°C — 10 часов, до 10°C — 8 часов, выше 10°C — 5 часов.
Клинчатые перемычки из обыкновенного кирпича требуют особой технологии: кладка ведется с двух сторон одновременно, от пят к середине. Толщина клинообразных швов строго регламентируется: внизу — не менее 5 мм, вверху — не более 25 мм. Это обеспечивает равномерное распределение нагрузки и устойчивость конструкции.
Особенности возведения карнизов и выступающих элементов
Карнизы — важный архитектурный элемент, который одновременно выполняет функцию защиты стен от осадков. При кладке облицовочного кирпича для формирования карнизов действует важное ограничение: свес кирпича в каждом ряду не может превышать 1/3 его длины. Общий вынос неармированного кирпичного карниза не должен составлять более половины толщины стены. Это требование связано с обеспечением устойчивости конструкции и предотвращением опрокидывания.
Анкеруемые карнизы (с заделкой металлических элементов в кладку) можно возводить только после того, как кладка стены наберет прочность, указанную в проекте. В процессе устройства карнизов их устойчивость обеспечивается временными креплениями, которые демонтируются только после полного завершения работ и набора проектной прочности раствором.
В местах, где ряды парапетов, карнизов, брандмауэров и поясков выступают, может потребоваться теска кирпича. В таких случаях применяется специальный профильный лицевой кирпич или полнотелый кирпич с морозостойкостью не менее Мрз25, имеющий дополнительную защиту от увлажнения. Это критически важно для долговечности выступающих элементов, которые наиболее подвержены воздействию атмосферной влаги.
Вентиляционные каналы и требования к материалам
При устройстве вентиляционных каналов в кирпичных стенах предъявляются особые требования к материалу. До уровня чердачного перекрытия используется полнотелый керамический кирпич марки не ниже 75 или силикатный кирпич марки 100. Выше чердачного перекрытия применяется только полнотелый керамический кирпич марки 100. Это связано с различными условиями эксплуатации: в холодном чердачном пространстве возрастает риск конденсации и замерзания, поэтому требуется материал с повышенной морозостойкостью и низким водопоглощением.
Армированная кладка: правила и ограничения

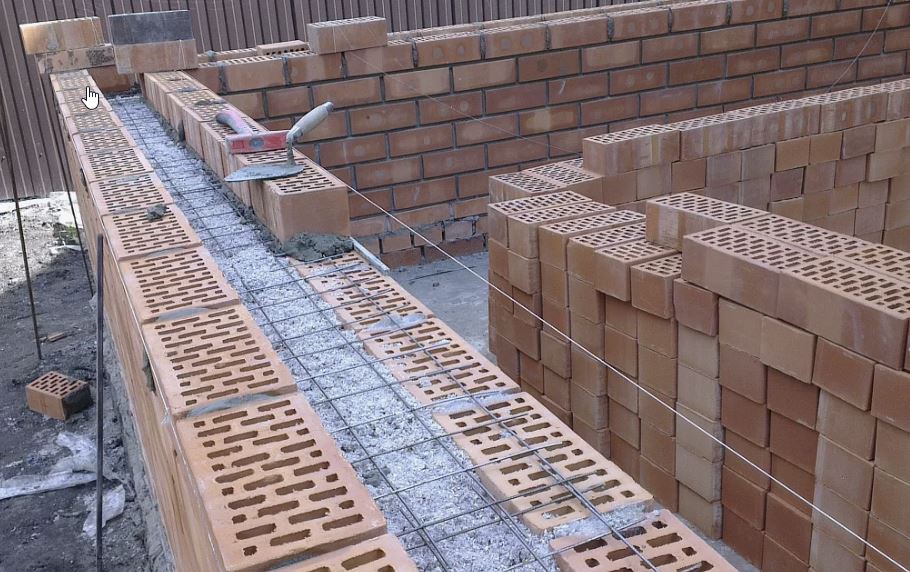

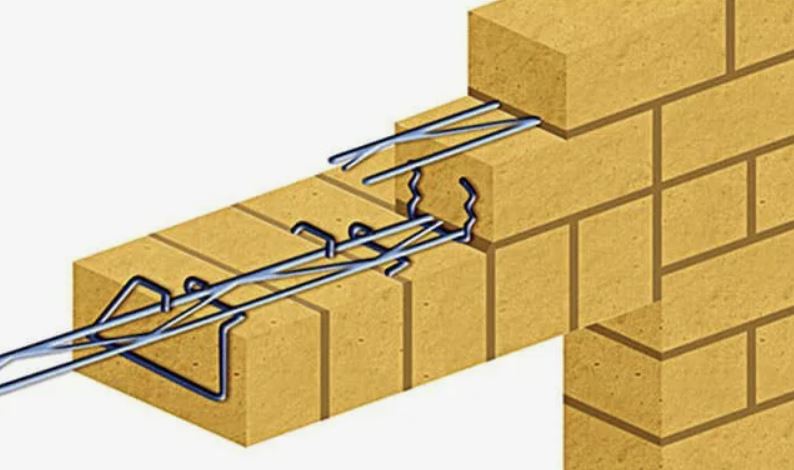

В сейсмически активных районах или при возведении высотных зданий применяется армированная кладка, которая имеет свои технологические особенности. При выполнении стыков арматуры без сварки концы гладких стержней загибаются крюками и связываются проволокой с перехлестом не менее 20 диаметров. При продольном армировании соединение стержней выполняется сваркой по длине.
Для поперечного армирования простенков и столбов используются сетки, которые укладываются с соблюдением важного условия: не менее двух стержней арматуры должны выступать на 2–3 мм на две стороны столба или на внутреннюю поверхность простенка. Это обеспечивает контроль качества армирования и связь с последующими слоями. Толщина швов в армированной кладке должна превышать сумму диаметров пересекающейся арматуры минимум на 4 мм, но при этом не должна быть больше 16 мм.
Облегченная кладка: особенности устройства
Для повышения теплоэффективности стен часто применяется облегченная кладка (колодцевая или с утеплителем). При ее возведении действуют строгие правила. Все металлические связи, соединяющие наружный и внутренний слои, должны быть защищены от коррозии — оцинкованы или покрыты антикоррозионными составами. Каждый шов как внутреннего, так и наружного слоя тщательно заполняется раствором, после чего выполняется расшивка фасадного шва и затирка внутреннего. Со стороны помещения обязательна мокрая штукатурка стен, которая создает дополнительный барьер для влаги.
При укладке плитного утеплителя необходимо обеспечить его плотное примыкание к кладке без зазоров. На период перерывов в работе или во время осадков утеплитель должен быть надежно защищен от намокания. Если в качестве утеплителя используется засыпка или легкий бетон, они укладываются слоями с обязательным уплотнением. При наличии вертикальных поперечных диафрагм из кирпича заполнение пустот производится слоями высотой не более 1,2 метра в течение одной рабочей смены.
Все выступающие части кладки — карнизы, пояски, парапеты — должны быть защищены от атмосферных осадков. Если в проекте нет специальных указаний, используется цементно-песчаный раствор марки не ниже М100 и морозостойкостью не менее Мрз50.
Кладка из кирпича и керамических щелевых камней
При возведении стен из щелевых керамических камней применяется однорядная (цепная) перевязка. Все виды швов — горизонтальные, вертикальные, продольные и поперечные — должны быть полностью заполнены раствором. С наружной стороны выполняется подрезка раствора для обеспечения ровной поверхности. Каменные конструкции в каждом ряду выкладываются на всю толщину стены, без разрывов.
Временные монтажные разрывы в кладке допускаются только за пределами стен с конструктивным армированием. При этом разрыв обязательно оканчивается наклонной штробой, что обеспечивает надежную связь при последующей дотяжке. Запрещено использовать кирпич и камни с повышенным содержанием солей, которые могут выступать на поверхности в виде высолов, ухудшая внешний вид фасада.
Подготовка материалов и работа в особых условиях
До укладки поверхность кирпича, камней и блоков должна быть очищена от грязи и пыли. В регионах с жарким климатом при использовании обычного раствора применяется очистка струей воды. Для полимерцементных растворов используется очистка щеткой или сжатым воздухом. При отрицательных температурах установка крупных блоков выполняется с применением раствора, содержащего противоморозные добавки.
Обычный раствор должен обладать высокой водоудерживающей способностью с водоотделением не более 2%. Перед началом кладки важно определить оптимальное соотношение между водосодержанием смеси и величиной предварительного увлажнения материала стены. Для приготовления растворов используется портландцемент. Применение шлакопортландцемента и пуццоланового портландцемента для полимерцементных растворов не допускается.
Песок для раствора должен соответствовать ГОСТ 8736-85. Использование других мелких заполнителей возможно только после лабораторных исследований прочности, деформативных свойств и прочности сцепления с материалами кладки. Особое внимание уделяется содержанию глинистых и пылеватых частиц — для полимерцементных растворов их содержание должно быть минимальным.
При кладке на полимерцементном растворе не требуется увлажнять кирпич перед укладкой, а также увлажнять саму кладку в период набора прочности. Это существенное технологическое преимущество, особенно в условиях ограниченного доступа к воде.
Контроль качества и приемка работ
Контроль прочности сцепления раствора при ручной кладке производится в возрасте 7 суток. К 28 суткам прочность сцепления достигает около 50% от проектной. Если фактические показатели не соответствуют проектным, работы приостанавливаются до принятия решения проектной организацией.
В процессе строительства недопустимо загрязнять строительным мусором или раствором промежутки между плитами перекрытий, разрывы в стенах, ниши и места установки железобетонных элементов. Ширина антисейсмических швов не может быть меньше проектной, а сами швы должны быть очищены от опалубки и мусора. Запрещена заделка антисейсмических швов раствором, кирпичом или пиломатериалами. При необходимости закрытия таких швов применяются гибкие материалы или фартуки.
Приемка завершенных работ по возведению каменных конструкций выполняется до начала оштукатуривания. Обязательному освидетельствованию с составлением актов подлежат скрытые элементы: арматура в конструкциях, гидро- и пароизоляция, места опирания балок и плит, закладные детали и их антикоррозионная защита, деформационные швы, закрепление сборных железобетонных элементов.
При приемке проверяется качество неоштукатуренных фасадных поверхностей, толщина и заполнение швов, правильность перевязки, вертикальность углов и горизонтальность рядов, правильность устройства вентиляционных и дымовых каналов, деформационных швов, а также геометрические размеры конструкций. В сейсмических районах дополнительно контролируется прочность сцепления раствора с материалами стены, качество анкеровки выступающих элементов, устройство антисейсмических поясов и креплений перегородок.
Допустимые отклонения размеров и положения каменных конструкций строго регламентированы. Для стен из кирпича отклонения по толщине не должны превышать ±15 мм, по ширине простенков — -15 мм, смещение осей конструкций от разбивочных осей — 10 мм. Отклонение рядов кладки от горизонтали на 10 метров длины стены не может превышать 15 мм. Эти параметры контролируются геодезическими инструментами и фиксируются в исполнительной документации.
Компания «Оптима-Синергидом» специализируется на строительстве кирпичных домов под ключ. Наш опыт позволяет гарантировать соблюдение всех технологических требований — от правильной перевязки швов до устройства антисейсмических поясов. Мы знаем, сколько кирпичей в кладке каждого конструктивного элемента, и обеспечиваем точное соответствие проектным решениям. Обращаясь к нам, вы получаете не просто дом, а результат, который прослужит десятилетиями.
В табл.34 указаны допустимые отклонения положения и размеров каменных конструкций (в сравнении с проектными указаниями).
Таблица 34
Проверяемые конструкции (детали) |
Предельные отклонения, мм |
Контроль (метод, вид регистрации) |
||||
|
стен |
столбов |
фундамента |
стен |
столбов |
||
|
из кирпича, керамических и природных камней правильной формы, из крупных блоков |
из бута и бутобетона |
|||||
|
Толщина конструкций |
±15 |
±10 |
±30 |
±20 |
±20 |
Измерительный, журнал работ |
|
Отметки опорных поверхностей |
-10 |
-10 |
-25 |
-15 |
-15 |
То же |
|
Ширина простенков |
-15 |
- |
- |
-20 |
- |
« |
|
Ширина проемов |
+15 |
- |
- |
+20 |
- |
« |
|
Смещение вертикальных осей оконных проемов от вертикали |
20 |
- |
- |
20 |
- |
« |
|
Смещение осей конструкций от разбивочных осей |
10 (10) |
10 |
20 |
15 |
10 |
Измерительный, геодезическая исполни. схема |
|
Отклонения поверхностей и углов кладки от вертикали: |
|
|
|
|
|
То же |
|
на один этаж |
10 (5) |
10 |
- |
20 |
15 |
|
|
на здание высотой более двух этажей |
30 (30) |
30 |
30 |
30 |
30 |
|
|
Толщина швов кладки: |
|
|
|
|
|
Измерительный, журнал работ |
|
горизонтальных |
-2; +3 |
-2; +3 |
- |
- |
- |
|
|
вертикальных |
-2; +2 |
-2; +2 |
- |
- |
- |
|
|
Отклонения рядов кладки от горизонтали на 10 м длины стены |
15 (15) |
- |
30 |
20 |
- |
Технический осмотр, геодезическая исполн. схема |
|
Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м |
10 |
5 |
- |
15 |
15 |
Технический осмотр, журнал работ |
|
Размеры сечения вентиляционных каналов |
±5 |
- |
- |
- |
- |
Измерительный, журнал работ |
Примечание. В скобках приведены размеры допускаемых отклонений для конструкций из вибрированных кирпичных, керамических и каменных блоков и панелей
| Параметр |
Предельные отклонения, мм |
Контроль (метод, объем, вид регистрации) |
|
1. Отклонение от совмещения установочных ориентиров фундаментных блоков и стаканов фундаментов с рисками разбивочных осей |
12 |
Измерительный, каждый элемент, геодезическая исполнительная схема |
|
2. Отклонение отметок опорной поверхности дна стаканов фундаментов от проектных: |
|
То же |
|
до устройства выравнивающего слоя по дну стакана |
- 20 |
|
|
после устройства выравни. слоя по дну стакана |
± 5 |
|
|
3. Отклонение от совмещения ориентиров (рисок геометрических осей, граней) в нижнем сечении установленных элементов с установочными ориентирами (рисками геометрических осей или гранями нижележащих элементов, рисками разбивочных осей): |
|
|
|
колонн, панелей и крупных блоков несущих стен, объемных блоков |
8 |
« |
|
панелей навесных стен |
10 |
Измер., каждый элемент, журнал работ |
|
ригелей, прогонов, балок, подкрановых балок, подстропильных ферм, стропильных балок и ферм |
8 |
|
|
4. Отклонение осей колонн одноэтажных зданий в верхнем сечении от вертикали при длине колонн, м: |
|
Измерительный, каждый элемент, геодезическая исполнительная схема |
|
до 4 |
20 |
|
|
св. 4 до 8 |
25 |
|
|
св. 8 до 16 |
30 |
|
|
св. 16 до 25 |
40 |
|
|
5. Отклонение от совмещ. ориентиров (рисок геометр. осей) в верхнем сечении колонн многоэтаж. зданий с рисками разбив. осей при длине колонн, м: |
|
То же |
|
до 4 |
12 |
|
|
св. 4 до 8 |
15 |
|
|
св. 8 до 16 |
20 |
|
|
св. 16 до 25 |
25 |
|
|
6. Разность отметок верха колонн или их опорных площадок (кронштейнов, консолей) одноэтажных зданий и сооружений при длине колонн, м: |
|
« |
|
до 4 |
14 |
|
|
св. 4 до 8 |
16 |
|
|
св. 8 до 16 |
20 |
|
|
св. 16 до 25 |
24 |
|
|
7. Разность отметок верха колонн каждого яруса многоэтажного здания и сооружения, а также верха стеновых панелей каркасных зданий в пределах выверяемого участка при: |
|
« |
|
контактной установке |
12 + 2n |
|
|
установке по маякам |
10 |
|
|
8. Отклонение от совмещения ориентиров (рисок геометр. осей, граней) в верхнем сечении установлен. элементов (ригелей, прогонов, балок, подстропильных ферм, стропильных ферм и балок) на опоре с установочными ориентирами (рисками геометрических осей или граней нижестоящих элементов, рисками разбивочных осей) при высоте элемента на опоре, м: |
|
Измерительный, каждый элемент, журнал работ |
|
до 1 |
6 |
|
|
св. 1 до 1,6 |
8 |
|
|
св. 1,6 до 2,5 |
10 |
|
|
св. 2,5 до 4 |
12 |
|
|
9. Откл. от симметр. (половина разности глубины опирания концов элемента) при установке ригелей, прогонов, балок, подкр. балок, подстр. ферм, строп. ферм (балок), плит покр. и перекрытий в направлении перекрываемого пролета при длине элемента, м: |
|
То же |
|
до 4 |
5 |
|
|
св. 4 до 8 |
6 |
|
|
св. 8 до 16 |
8 |
|
|
св. 16 до 25 |
10 |
|
|
10. Расстояние между осями верхних поясов ферм и балок в середине пролета |
60 |
« |
|
11. Отклонение от вертикали верха плоскостей: |
|
|
|
панелей несущих стен и объемных блоков |
10 |
Измерительный, каждый элемент, геодез. исполнительная схема |
|
крупных блоков несущих стен |
12 |
То же |
|
перегородок, навесных стеновых панелей |
12 |
Измерительный, каждый элемент, журнал работ |
|
12. Разность отметок лицевых поверхностей двух смежных непреднапряженных панелей (плит) перекрытий в шве при длине плит, м: |
|
То же |
|
до 4 |
8 |
|
|
св. 4 до 8 |
10 |
|
|
св. 8 до 16 |
12 |
|
|
13. Разность отметок верхних полок подкрановых балок и рельсов: |
|
Измерительный, на каждой опоре, геодезическая исполнительная схема |
|
на двух соседних колоннах вдоль ряда при расстоянии между колоннами l, м: |
|
|
|
10 |
10 |
|
|
10 |
0,001 l, но не более 15 |
|
|
в одном поперечном разрезе пролета: |
|
|
|
на колоннах |
15 |
|
|
в пролете |
20 |
|
|
14. Отклонение по высоте порога дв. проема объемного элемента шахты лифта относительно посадочной площ. |
± 10 |
Измерительный, каждый элемент, геодезическая исполнительная схема |
|
15. Откл.от перпендикул. внутренней поверхности стен ствола шахты лифта относительно горизонта.плоскости (пола приямка) |
30 |
Измерительный, каждый элемент, геодезическая исполнительная схема |
Примечание. Глубина опирания горизонтальных элементов на несущие конструкции должна быть не менее указанной в проекте.
