Особенности кирпичной кладки в зимних условиях

 Как выполняют кладку в зимних условиях?

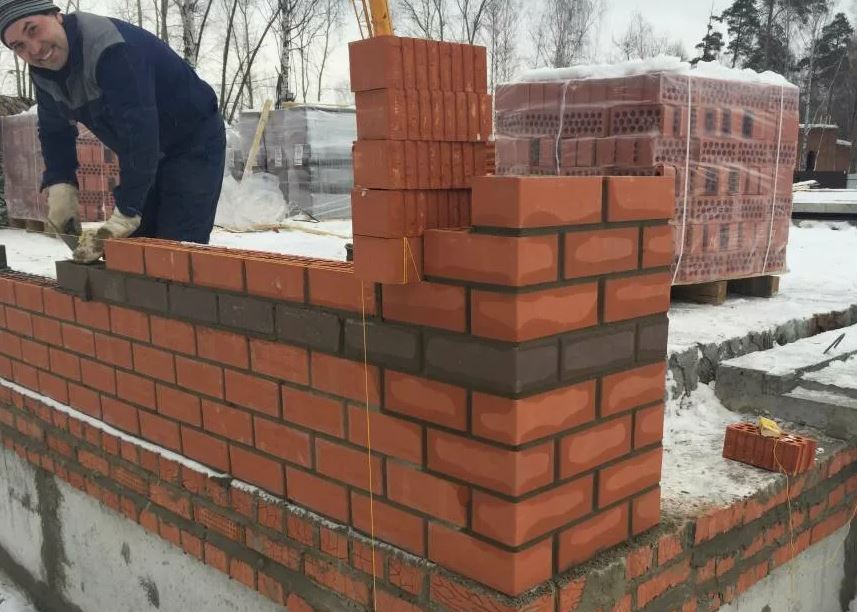

Кирпичную кладку при низких температурах наружного воздуха выполняют тремя способами:

  • замораживания,
  • замораживания и искусственного оттаивания с помощью прогрева,
  • с использованием различных химических добавок в кладочном растворе.

При отрицательных температурах необходимо использовать растворы подвижностью в пределах 9-13 см при устройстве стен и других несущих конструкций из обычного кирпича и 7-8 см при кладке из пустотного кирпича или камня. Для прогрева возведенных и замороженных стен нужно создать тепловой контур во всем здании или на одном этаже, для чего закрывают все оконные и дверные проемы и внутри помещений устраивают временное отопление с помощью калориферов или газовых воздухонагревательных приборов – «тепловых пушек». Во время прогрева помещений и конструкций требуется выполнение следующих основных условий:

  • в помещениях, которые прогреваются, должна быть устроена вентиляция, которая будет поддерживать уровень влажности воздуха на время прогрева в пределах 70%;
  • дальнейшее нагружение прогретой кладки допускается только после достижения ею проектной прочности, что определяется посредством контрольных испытаний;
  • воздух в помещениях может прогреваться до температуры 30-50 °С, но температура наиболее охлажденных частей наружных стен на расстоянии около полуметра от пола не должна опускаться ниже +10 °С.


Какие процессы происходят с раствором при пониженной плюсовой температуре воздуха?

В процессе твердения – схватывания кладочного раствора в нем происходит химическая реакция взаимодействия воды и цементного или известкового вяжущего, в результате чего раствор превращается в камневидное тело. При понижении температуры скорость реакции замедляется и, соответственно, замедляется нарастание прочности. Уже при температуре +5 °С нарастание прочности раствора замедляется в несколько раз, а при нулевой температуре вода превращается в лед и химическая реакция прекращается, что приводит к остановке процесса твердения и набора прочности раствора.



В какой степени теряется качество раствора при отрицательной температуре?

При раннем замерзании раствор превращается в заледеневшую массу из смеси цемента (или извести при известковом растворе), кристалликов льда и песка. При этом реакция взаимодействия воды с вяжущим прекращается, и прочность раствора к моменту замерзания составляет только небольшую долю от проектной. К тому же вода, превращаясь в лед, увеличивается в объеме примерно на 10%, что приводит к разрыхлению растворной массы. В результате прочность раствора после оттаивания достигает только 75-90 % по сравнению с прочностью раствора, который твердел бы в обычных условиях. Для того чтобы не допустить этого применяются такие способы, как прогревание и использование химических добавок.



Как выполняют кирпичную кладку способом замораживания?

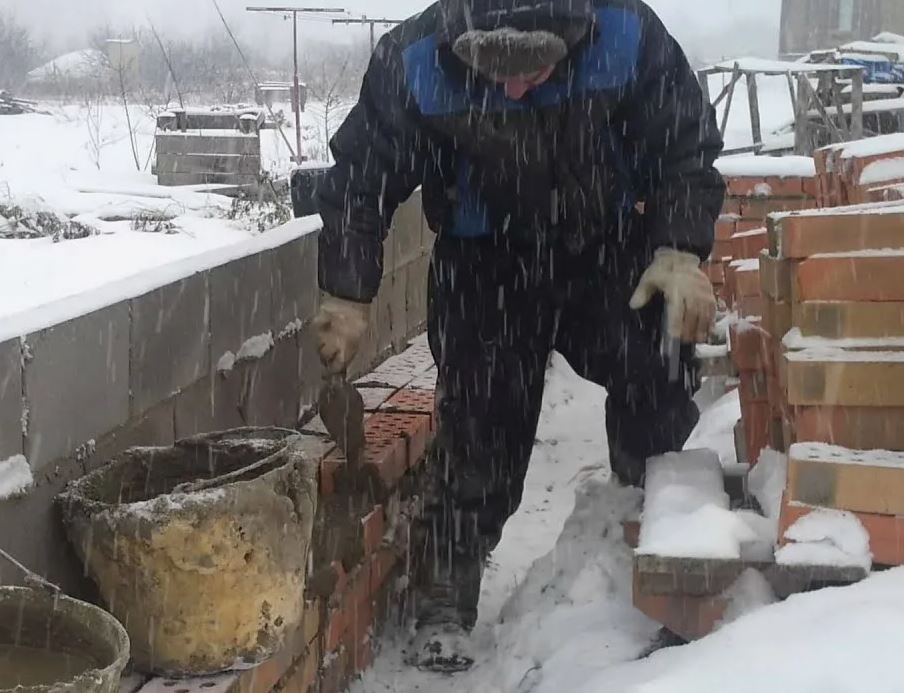

Кладка из кирпича или камня способом замораживания производится при отрицательных температурах наружного воздуха, но обязательным условием при этом является положительная температура используемого раствора, для того чтобы замораживание раствора происходило не одномоментно, а на протяжении некоторого времени. Это нужно для минимально необходимой прочности конструкции стены после оттаивания. Чтобы раствор сохранял положительную температуру в течение процесса кладки, его предварительно подогревают на растворном узле, при перевозке на строительную площадку используют автомобили с подогревом и утепленные растворные ящики.

Через какое-то время раствор в швах кладки замерзает и затем набирает необходимую прочность уже в процессе оттаивания в весенний период или при искусственном прогревании конструкций. При оттаивании замороженной кладки нужно иметь в виду, что в это время ее нельзя перегружать, так как она не имеет проектной прочности. Для исключения излишних нагрузок нельзя сооружать за один зимний сезон каменные здания, высота которых превышает 15 метров. Также не допускается производить кирпичную кладку при зимних температурах ниже – 30 °С.



Какова технология зимней кладки?

В связи с тем, что раствор зимой имеет тенденцию к расширению за счет замерзающей воды, для сжатия швов и предотвращения предварительного смерзания раствора его расстилают небольшими порциями-грядками с таким расчетом, чтобы быстро уложить два-три кирпича в версте или 4-5 кирпичей в забутовочной кладке. Температура раствора должна быть не менее +10 °С при температуре воздуха до -10 °С и должна быть повышена, если температура воздуха ниже -10 °С. При такой температуре раствор остается пластичным и это нужно не сколько для предупреждения быстрого замерзания, но больше для качественного производства кладочных работ. При ускоренной кладке пластичный раствор лучше уплотняется в нижележащих слоях кладки до того, как начнет замерзать, что в последующем обеспечит его большую прочность.



Какой должна быть толщина зимних швов?

Кирпич при зимней кладке необходимо укладывать вприжим, так чтобы толщина швов не превышала толщину швов при летней кладке – 10-15 мм для горизонтальных и 8-15 мм для вертикальных швов. Так как раствор при зимней кладке замерзает в течение нескольких часов, а обжатие его будет происходить во время полного оттаивания, то в случае превышения установленных размеров швов возможна большая осадка кладки, которая может привести к недопустимым деформациям стен. Поэтому зимняя кладка производится с повышенными требованиями к качеству работ. Кирпич и камень, а также основание для кладки должны тщательно очищаться от снега, наледи и мерзлого раствора, каменщики должны постоянно контролировать и проверять вертикальность углов, горизонтальность рядов, толщину швов и правильность перевязки. Перед перерывом в процессе кладки вертикальные швы последнего ряда кладки необходимо заполнить раствором, а затем накрыть слоем толя или рубероида.



Что нужно учитывать при кладке стен и столбов в зимних условиях?

Так как при оттаивании замороженной кладки есть опасность чрезмерных деформаций, кроме повышенных требований к качеству выполняемых работ, необходимо принимать меры по дополнительному усилению конструкции стен и столбов. В местах примыкания внутренних несущих стен к наружным и на углах укладываются Т-образные и Г-образные сетки из стальной проволоки с шагом через 5-6 рядов кладки. Таким же образом армируются кирпичные столбы и простенки. После укладки железобетонных настилов перекрытий и прогонов, их связывают с наружными стенами с помощью стальных анкеров. Там, где плиты и прогоны стыкуются при опирании на внутренние несущие стены, их связывают между собой скрутками из арматурной проволоки, используя монтажные петли.

Кладка стен и столбов должна вестись равномерно по периметру всего здания, так чтобы не было больших перепадов по высоте на разных участках. Если приходится делать разрывы, то они не должны быть более 4-х метров и такие участки стен нужно завершать убежной штрабой.



Какова технология зимней кладки стен облегченной конструкции?

Колодцевую кладку в зимних условиях необходимо дополнительно усиливать путем удвоения количества армированных швов, а также использования раствора с маркой на две ступени выше, чем марка раствора, предназначенного для применения в летних условиях. Пустоты – колодцы внутри стены необходимо заполнять исключительно сухими засыпками, без смерзшихся включений, а также дополнительно использовать вкладыши из сухих шлакобетонных блоков для исключения чрезмерных осадок в весенний период, что может привести к ухудшению теплоизолирующих свойств стен.



Как влияют зимние условия на установку оконных коробок, перемычек, перегородок?

Для предупреждения последствий осадки кладки и соответствующей осадки перекрытий после оттаивания, проемы для окон и дверей следует выполнять выше, чем при кладке в летних условиях, так чтобы между низом перемычки и верхом оконной или дверной коробки оставался зазор в 15 мм. Точно так же необходимо оставлять увеличенный зазор между верхом перегородок и низом настилов перекрытий.



Как выполняют каменную кладку на растворах с химическими добавками?

Химические добавки, введенные в раствор при приготовлении, замедляют замерзание воды, тем самым продлевая химическую реакцию ее взаимодействия с вяжущим, что приводит к повышению прочности кладки при низких температурах. Чаще всего в качестве противоморозных добавок используется нитрит натрия и углекислый кальций (поташ). Поташ может вызывать повышенную коррозию силикатов, поэтому для кладки из силикатного кирпича его следует применять ограниченно. Кладка с использованием растворов с химическими добавками ведется с соблюдением тех же условий, как и при методе замораживания, то есть при повышенном внимании к качеству работ

О кирпичном доме

Кладка кирпича
Кладка из керамического и силикатного кирпича из керамических, бетонных, силикатных и природных камней правильной формы Выполняя кладку тычковыми рядами, требуется использовать целые ки...
Кирпичный дом
Кирпичный дом Как выбирать красный кирпич для строительства кирпичного дома? Когда используется белый кирпич? Где применяются крупноформатные кирпичи? Должен ли кирпич иметь экологический сертиф...
Строительство домов из кирпича | строительство кирпичного дома
[su_section background_color="transparent" background_position="center bottom" background_repeat="no-repeat" background_attachment="scroll" background_size="contain" max_width="80%" force_fullwidth="y...
Видео по строительству домов из кирпича
Видео по строительству домов из кирпича  Несколько полезных видеороликов о кирпиче как материале и особенностей работы с ним для строительства загородного дома Виды и свойства кирпича {youtube}R27M...
Строительство домов из поризованного кирпича (керамического камня)
Строительства дома из поризованного кирпича (керамического камня) Строительство дома из поризованного кирпича (керамического камня) отчасти сходно со строительством из газобетонных блоков: и там и ту...
Особенности кирпичной кладки в зимних условиях
Особенности кирпичной кладки в зимних условиях Как выполняют кладку в зимних условиях? Какие процессы происходят с раствором при пониженной плюсовой температуре воздуха? В какой степени теряется ...
