Армирование фундамента: описание, характеристика
Выполняя армирование фундаментов, строительные организации должны руководствоваться следующими нормативными документами:
- СНиП 2.03.01-84 «Бетонные и железобетонные конструкции;
- ГОСТ 10922-75 «Арматура и закладные детали сварные для железобетонных конструкций. Технические требования»;
- Руководство по производству арматурных работ, (ЦНИИОМТП, 1977);
- Проект;
- Рабочие чертежи;
- Прочие нормативные акты.
Приступать к армированию можно только после получения акта о приемке грунтового основания, подтверждающего качество подготовки под фундамент.
При армировании рекомендуется предельно снижать количество отдельных стержней, применяя укрупненные элементы и заранее изготовленные арматурные конструкции. Каждый этап армирования фундамента , включая последовательность монтажа и описание способов крепления элементов друг к другу, должен быть подробно отражен в проекте. Также в проект обязательно включается технологическая схема проведения работ по бетонированию фундамента. Минимально допустимое опережение монтажа арматуры перед бетонированием составляет одну захватку.
Прежде чем приступать к бетонированию рекомендуется удалить с бетонной подготовки весь мусор и грязь, а сами стержни арматуры очистить от наледи и ржавчины, обезжирить.
Под нижние стержни арматуры подкладываются готовые бетонные блоки площадью 100*100 мм с толщиной, равной проектным требованиям к защитному слою. Категорически запрещено использование в качестве защитных прокладок щебня, брусков из дерева и обрезков арматуры.
Защитный слой нижней арматуры при установке отдельных фундаментов или монолитных плит, должен соответствовать следующим параметрам:
- При проведении бетонной подготовки толщина защитного слоя – 35 мм;
- Без бетонной подготовки – 70 мм.
При этом максимальное отклонение от указанной в проекте толщины не должно превышать 3 мм для защитного слоя толщиной до 15мм, и 5 мм для защитного слоя толщиной свыше 15 мм.
Предельно допустимое смещение стержней арматуры в процессе установки равно 0,2 максимального диаметра стержня (до 0,25 диаметра отдельных стержней).
Порядок проведения армирования фундамента
Разбивка подставок или осей каркасов на бетонной подготовке.
Установка прокладок. Особое внимание при установке прокладок нужно уделять соблюдению проектной толщины защитного слоя, предотвращающего возможную деформацию стержней в их нижней части.

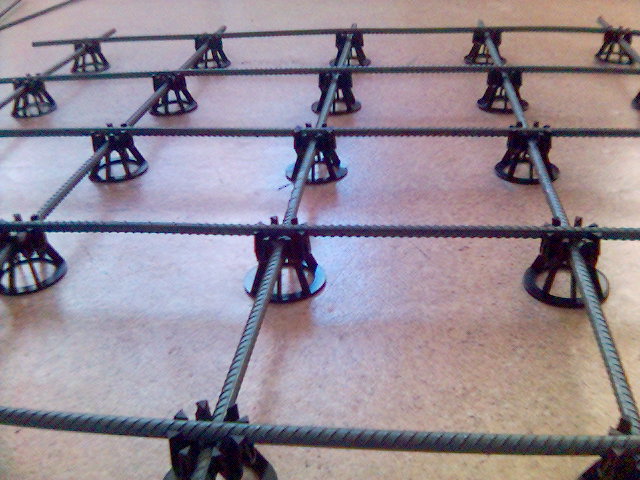

Прокладки с установленной армосеткой
Укладка нижней сетки. Унифицированная сетка укладывается непосредственно на прокладки. Роль сетки может также играть заблаговременно подготовленная конструкция из стержней (сварные плети из стержней товарной длины, изготовленные в соответствии со спецификацией конкретного проекта и условиями транспортировки их до объекта строительства).
Установка каркасов. Каркасы монтируются по нижней сетке с жесткой привязкой друг к другу и к сетке с помощью сварки или проволокой. Также в качестве опоры для верхней арматуры могут использоваться специальные подставки, заготавливаемые централизованным способом. В этом случае приварка к нижней сетке не требуется. Подставки (монтажные столики) устанавливаются с упором на стержни сетки или бетонную подготовку.

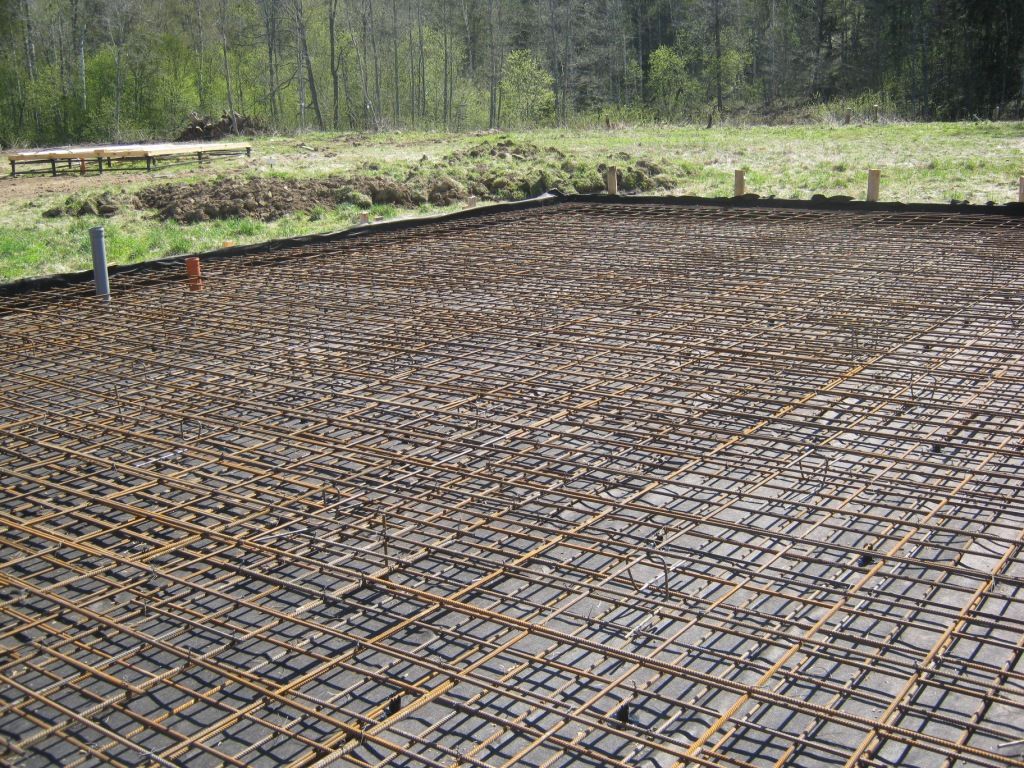

Установка каркаса с фиксацией проволокой, верхняя сетка
Поверх каркаса укладывается еще один слой унифицированной сетки или плети арматурных конструкций. Арматурная сетка надежно крепится к элементам каркаса путем сварки или связывания.
Стыковые соединения арматуры выполняются в соответствии с СН 393-78 «Инструкция по сварке соединений арматуры и закладных деталей железобетонных конструкций», ГОСТ 14098-68 «Соединения сварные арматуры железобетонных изделий и конструкций. Контактная и ванная сварка», требованиями «Бетонные и железобетонные конструкции» с учетом рабочего проекта.
Крестовые соединения арматуры, установленные поштучно, необходимо скрепить скрепками (специальные соединительные элементы из проволоки) или вязальной проволокой. Если диаметр арматуры превышает 25 мм необходимо произвести дуговую сварку.
При выполнении без сварки стыков рабочей арматуры, каркасов и сеток в рабочем направлении требуется оставлять перепуск в соответствии с СНиП 2.03.01-84. Размещать стыки нужно вразброс, чтобы совокупная площадь сечения стыкуемых рабочих стержней не превышала 50% всей площади сечения арматуры с периодическим профилем на участке. Для гладкой арматуры площадь сечения стыкуемых рабочих стержней не должна превышать 25% всей площади сечения арматуры. Стыкование сварных сеток из стали класса А-1 внахлест требует монтажа хотя бы двух поперечных стержней, приваренных к каждому продольному стержню, на длине нахлестки в каждой сетке. При использовании арматуры с периодическим профилем, изготовленной из стали классов А-II, А-III и Ат-III, приваривание поперечных стержней не производится.
В нерабочем направлении стыки сварных сеток монтируются внахлест с соблюдением между крайними рабочими стержнями расстояния:
- 50 мм – при использовании распределительной арматуры диаметром до 4 мм;
- 100 мм – при использовании распределительной арматуры диаметром свыше 4 мм;
- 15 диаметров распределительной арматуры в каждую сторону, с перекрытием стыка специально предусмотренными стыковыми сетками – при использовании распределительной арматуры диаметром свыше 16 мм;
Качество сварных соединений должно в полной мере соответствовать ГОСТ 10922-75 «Арматура и закладные детали сварные для железобетонных конструкций. Технические требования». Правильно установленная арматура не смещается, не деформируется и не повреждается при последующем бетонировании. Качество монтажа арматуры подтверждается актом приемки выполненных скрытых работ, оформляемым в присутствии представителя авторского надзора.
