Фундамент УШП «Утепленная Шведская Плита»

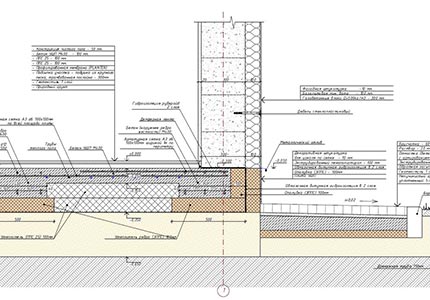

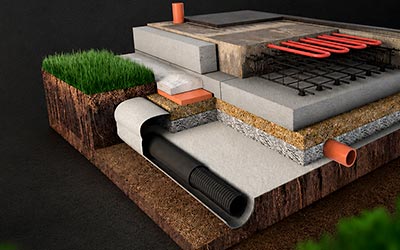

Утеплённая Шведская Плита (УШП) - один из видов малозаглубленных фундаментов.

Готовый фундамент УШП

Готовый фундамент УШП на участке


УШП - это конструкция фундамента, где выполнена полная инженерная подготовка к подключению систем функционирования малоэтажного жилого дома.

Кроме оптимальных прочностных характеристик, такой фундамент имеет эффективную теплоизоляцию наружного контура со стороны грунта и по периметру железобетонной плиты.

У «шведской плиты» исключаются последующие работы по устройству различных засыпок, дополнительных теплоизоляций, сверлений отверстий, устройства дополнительных бетонных стяжек. В комплексе выполненных работ их стоимость получается ниже на 15-20 % в сравнении с традиционными фундаментами при одинаковой комплектации.  Однако обязательным условием строительства  «шведской плиты» является необходимость завершить разработку всех инженерных систем, интерьерного дизайна и ландшафтного проектирования до начала строительства.

Построить коробку дома и потом спокойно заняться проектированием инженерных систем не получится. «Шведская плита»- это фундамент, выполненный по тщательно выверенным чертежам. На этой стадии должны быть выполнены расчеты не только конструкций здания, но и отопления, вентиляции, горячего и холодного водоснабжения, встроенного пылесоса и т.д. Переделки и исправления «шведской плиты» не допускаются.

Таким образом, если выполнить комплексное проектирование будущего дома и при этом выбрать в качестве фундамента УШП, вы получаете полностью подготовленную конструкцию к наружной и внутренней отделке, с возможностью подключения всех систем жизнеобеспечения загородного дома, со значительной экономией, более высокого качества.

Порядок строительства УШП

  • Разработка котлована;
  • Устройство дренажа;
  • Устройство щебёночно-песчаного основания;
  • Установка L блоков одновременно с устройством ввода и прокладки всех инженерных коммуникаций;
  • Укладка вертикальной теплоизоляции;
  • Устройство армирования несущих балок;
  • Устройство армирования бетонной стяжки с одновременным монтажом водяного тёплого пола;
  • Устройство коллекторов тёплого пола и выводов всех инженерных коммуникаций;
  • Бетонирование плиты;
  • Затирка поверхности;
  • Уход за бетоном;

Устройство основания УШП

Разработка котлована

Основание котолована один из важнейших этапов. Оно должно быть ровным и однородным.

Снимается почвенно-растительный слой земли по предварительной разбивке здания на земельном участке. Отсыпается и уплотняется щебёночно-песчаное основание, выполняется дренаж по периметру фундамента.

Необходимо обратить внимание на точность выемки в проектную отметку и защиту от переувлажнения в процессе строительства и качество послойного уплотнения основания. Доработку до отметки дна выемки котлована рекомендуется выполнить вручную, чтобы не допустить разрыхления материкового грунта.

Все высотные отметки котлована контролируются при помощи нивелира.

Снятие плодородного слоя при подготовке основания УШП экскаватором

Снятие плодородного слоя при подготовке основания УШП экскаватором

Устройство дренажа

Прифундаментный дренаж исключает риск попадания избыточной влаги под основание плиты.

Траншея для дренажа делается с уклоном в сторону отвода воды с участка. Настилается полотно геотекстиля шириной 3 метра укладывается на дно дренажной траншеи.

Далее выполняется подсыпка основания из щебня. По подготовленному основанию, укладывается дренажная труба. В соответствии с проектом устанавливаются дренажные ревизионные колодцы.

Труба засыпается щебнем и заворачивается свободными от засыпки краями полотна геотекстиля.

Дренажная система по всему периметру котлована

Дренажная система по всему периметру котлована

Устройство щебёночно-песчаного основания

Основание передает нагрузку от плиты к грунту и обратно, плотность должна соответствовать нормативам и быть равномерным и ровным по всей площади.

Укладывается геотекстиль на всю площадь выемки грунта с выпуском на стенки котлована. Подготовка основания может включать щебень, песок, ПГС и другие материалы, в соответствии с конструктивным решением рабочего проекта.

Материал основания укладывается на геотекстиль и послойно уплотняется вибротромбовками. Материал перед уплотнением дополнительно увлажняется. Уровень засыпки контролируется нивелиром и заглаживается с целью создания ровной поверхности, чтобы теплоизоляция укладывалась плотно, без воздушных зазоров.

Уплотнение песчаного основания с протрамбовкой

Уплотнение песчаного основания с протрамбовкой



Теплоизоляция плиты и прокладка коммуникаций

Установка L-блока

По периметру УШП устанавливаются L блоки, выполняющие функцию несъемной опалубки, которые в дальнейшем будут цокольной частью здания. Соединение L блоков между собой осуществляется на ППУ клей и пластиковый крепёж для теплоизоляции.

L-блок

L-блок

Установка L-блока опалубки

Установка L-блока опалубки

Характеристики теплоизоляции в местах опирания несущих стен, определяются конструктивным проектным расчётом.
(Если L блоки не делать, тогда потребуется деревянная опалубка, что увеличит сроки и стоимость выполнения работ).

Наименование показателя

Значение показателя для плит марки

ППС 30

ППС 35

ППС 40

ППС 45

Плотность, кг/м, не менее

30

35

40

45

Прочность на сжатие при 10 %-ной линейной деформации, кПа, не менее
200 250 300 350
Предел прочности при изгибе, кПа, не менее
400 450 500 550
Теплопроводность плит в сухом состоянии при температуре (10±1)°С (283 К), Вт/(м·К), не более
0,035 0,036 0,036 0,036
Теплопроводность плит в сухом состоянии при температуре (25±5)°С (298 К), Вт/(м·К), не более
0,037 0,038 0,038

0,038

Влажность, % по массе, не более

1,0

1,0

1,0

1,0

Водопоглощение за 24 ч, % по объему, не более

1,0

0,5

0,3

0,2

Время самостоятельного горения, с, не более

4

4

4

4

Таблица утеплителей применяемых для УШП -выдержка из ГОСТ 15558-2014.

На песчаное основание укладывается полиэтиленовая плёнка, на которую устанавливается первые L блоки, образующие углы здания, затем рядовые блоки.

Устройство комуникаций

Одновременно выполняется устройство коммуникаций, которые расположены под теплоизоляцией. Для этого выкапываются траншеи для канализации, водоснабжения, электрического кабеля и другие вводы и выводы.
После укладки инженерных коммуникаций, основание уплотняется и выравнивается, чтобы теплоизоляция могла быть уложена плотно, без воздушных зазоров.

Разводка коммуникаций при устройстве УШП

Разводка коммуникаций при устройстве УШП

Укладка теплоизоляции

Укладываемые листы теплоизоляции средней плотности образуют блок между несущими балками, которые предназначены для силовой стяжки. Листы укладываются послойно, с перевязкой швов смежных листов и вертикально скрепляются специальным пластиковым крепежом имеющим достаточную длину для фиксации всех слоёв теплоизоляции. (Вертикальные швы слоёв уложенной теплоизоляции не должны совпадать).

Укладка теплоизоляции по основанию плиты

Укладка теплоизоляции по основанию плиты

Армирование железобетонной плиты

Устройство каркаса ж/б балок

Сначала делается каркас для железобетонных балок из продольной арматуры и согнутых поперечных хомутов класса А3. Диаметр и шаг продольной и поперечной арматуры определяется проектным решением и зависит от предельных нагрузок несущих стен на фундамент. Готовые каркасы устанавливаются на специальные пластиковые фиксаторы, которые обеспечивают защитный слой бетона.  Углы каркаса связываются Г-образными стержнями арматуры с нахлёстом 50 диаметров используемой арматуры.

Армирование балок фундамента

Армирование балок фундамента

Армирование бетонной стяжки

Армирование с устройством системы теплого пола

Армирование с устройством системы теплого пола

Далее устанавливается вертикальная нижняя арматурная сетка силовой стяжки фундамента с ячейкой 150х150 мм, к которой пластиковыми хомутами фиксируется пластиковая труба водяного отопления тёплого пола. Трубы дополнительно защищаются теплоизоляционной скорлупой в местах прохода через несущие стены. Шаг витков пластиковой трубы и место их расположения в плане, также определены рабочим проектом УШП.

Завершение объема армирования УШП с выводом контуров в коллектора

Завершение объема армирования УШП с выводом контуров в коллектора


После установки тёплого пола выполняется устройство верхней сетки бетонной стяжки с ячейкой 150 х 150 мм.
Диаметры арматуры определены расчётом в рабочем проекте УШП.
Все трубы водяного отопления и водоснабжения собираются  в коллекторы.
Прокладка электрокабелей, систем встроенного пылесоса, вентиляционных воздуховодов, трубной разводки тепловых насосов и т.д, выполняется в соответствии с проектом систем отопления, вентиляции, водоснабжения и т.д.
После сборки эти системы опрессовываются и до окончания заливки бетоном остаются под давлением.

Готовый каркас для заливки бетоном

Готовый каркас для заливки бетоном


Бетонирование УШП

Бетонирование шведской плиты

Подача и распределение бетона в опалубке плиты УШП

Подача и распределение бетона в опалубке плиты УШП

Бетон заданной марки укладывается с применением глубинного вибратора.
Для качественного выравнивания применяется виброрейка, уровень заливки контролируется нивелиром.

Затирка поверхности плиты

Затирка бетона поверхности плиты УШП

Затирка бетона поверхности плиты УШП

В зависимости от погодных условий. бетон должен некоторое время постоять, чтобы началось его схватывание и по нему можно было ходить, однако пластичность была бы достаточной для возможности обработки затирочной машиной.

Уход за бетоном

Увлажнение плиты при наборе прочности бетоном

Увлажнение плиты при наборе прочности бетоном

После укладки осуществляется уход за бетоном, чтобы он был постоянно влажным. Это необходимо для набора прочности бетона и позволит избежать неблагоприятных последствий.

Готовый фундамент утепленная шведская плита

Готовый фундамент утепленная шведская плита
