Устройство опалубки: описание, схема, характеристика
Устройство опалубки должно осуществляться в соответствии с нормативной и технической документацией, к которой относятся:
- СНиП 2.03.01 «Бетонные и железобетонные конструкции» проект выполнения работ;
- рабочие чертежи;
- «Руководство по применению опалубки для монолитных железобетонных конструкций»
Особенности устройства наружной опалубки

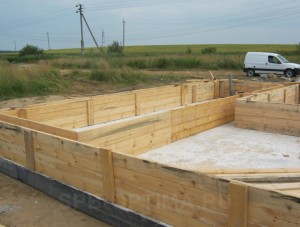

Для устройства наружной опалубки чаще всего применяют деревянные щиты. Однако можно брать для этих целей и бетонные блоки, которые после распалубки используются в дальнейших работах.
Конструкция опалубки, применяемые материалы и способы крепления выбираются в зависимости от фактических требований к прочности, жесткости и устойчивости, таким образом, чтобы под воздействием массы бетона опалубка не деформировалась и не сдвигалась. При устройстве опалубки важно обеспечить точное соблюдение проектных размеров фундамента.
Срок эксплуатации деревянных щитов опалубки можно существенно увеличить, если отделать контактирующую с бетонной смесью поверхность листовой сталью или другими подобными материалами. Также обработка этих поверхностей противоадгезийной смазкой (гидрофобными составами, цементным раствором, известью) значительно облегчает работы по распалубке.
Одним из важнейших требований к опалубке, является ее конструктивная прочность и плотность, предотвращающая возможные протечки бетона. Все щели в опалубке должны быть заделаны максимально плотно.
При осуществлении армирования фундаментов в местах расположения рабочих швов, там, где согласно технологической карте пролегает граница захваток (блоков бетонирования), монтируется внутренняя опалубка из стальной сетки с ячейками 5х5мм и меньше. Рекомендуемая толщина используемой для изготовления опалубки проволоки составляет 1-1,1 мм. Вертикально установленные сетки опалубки с помощью проволоки связываются со стержнями верхней и нижней арматурных сеток вдоль рабочих швов. Если толщина плиты превышает 600 мм, опалубку необходимо усилить арматурными стержнями по вертикали и горизонтали.
После завершения работ по монтажу опалубки производится ее сдача приемной комиссии с составлением акта. Допустимое смещение оси опалубки от установленного в проекте равно 10 мм; максимальное отклонение опалубки от вертикального уровня – 5 мм из расчета на 1 м высоты; предельные местные неровности – 3 мм на 2 метра длины.
Даже при полном соблюдении всех этих требований необходимо тщательно контролировать процесс бетонирования во избежание непредвиденных деформаций и протечек бетона.
