Стропильная система загородного дома

Стропильная система является важнейшим составным элементом крыши, она передает давление веса крыши, ветра и снега на несущие стены дома. В загородном строительстве наиболее распространенным материалом для устройства стропильной системы служит древесина, так она проста в обработке, обладает хорошими эксплуатационными и эстетическими свойствами, а также древесина превосходно противостоит силам сжатия, кручения и растягивания, которые постоянно воздействуют на стропильную конструкцию.

Также стропильная система может изготавливаться из таких материалов как:

  • металл
  • клееный брус, балки ЛВЛ
  • различные современные комбинированные материалы, которые меньше весят, более прочны, но и стоимость их пока значительно превышает традиционные материалы.

Древесина, предназначенная для использования в стропильной системе должна удовлетворять следующим требованиям:

  • высокое качество древесины
  • влажность не более 25%
  • отсутствие изъянов древесины
  • легко поддаваться обработке
  • српротивление внешним воздействиям

Для устройства стропильной системы из дерева используются бревна, бруски, доски с сечением, обеспечивающим прочность стропильной системы.

Бревнав конструкции стропил, как правило, используют для мауэрлатов, установленных по периметру дома, для стропильных ног.

По конструкции стропила делятся на наклонные и висячие

Наклонные стропила

Наклонные стропила
Наклонные стропила

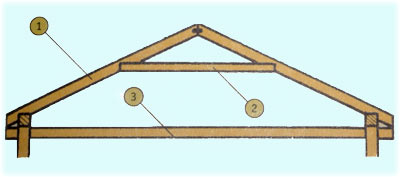

1 - стропильная нога, 2 - ригель,

3 - чердачное перекрытие



Наклонные стропила используются когда расстояние между опорами не превышает 6,5 м, а при дополнительной опоре 12 м.

Способ крепления стропильных ног

Опирание наклонных стропил

в деревянных домах

1 - шип, 2 - стропильная нога

В зависимости от выбранного типа кровли и материала, используемого для стропильных ног (доска, брус или бревно), расстояние в осях стропил может колебаться от 1 до 2 м. Для избежания сноса крыши ветром, стропильные ногинеобходимо прикрепить не реже чем через одну, если стропильная нога длинная, то ее дополнительно стоит укрепить опорами в виде опирающихся на лежень подкосов. В направлении ребра крыши стропильная балка опирается в коньке на коньковый прогон или пробоины, она несет большую нагрузку, поэтому ее укрепляют дополнительными опорами в пролете.

Способ крепления стропильных ног отличается в зависимости от материала из которого построен дом.

В деревянных домах стропильные ноги крепятся на венцы

Ноги наклонных стропил могут быть выполненны из железобетона. В этом случае они накладываются на наружную стену, а другим на сборный железобетонный прогон, поддерживаемый кирпичными столбиками.



В деревянных каркасных домах стропильные ноги крепятся на верхнюю обвязку. (рис. 1)

В каменных домах стропила опираются на мауэрлат (рис. 2), его толщина при этом должна быть не менее 150-160 мм. Такой мауэрлат может быть цельным (по всей длине здания), так и частичным, при этом брусья подкладываются только под стропильную ногу.

Способ крепления стропильных ног

Опирание наклонных стропил

в каркасных домах

Опирание наклонных стропил

в каменных домах

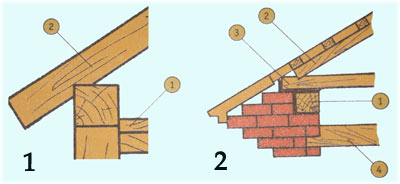

1 - балка перекрытия,

2 - стропильная нога

1 - мауэрлат, 2 - стропильная нога, 3 - затяжка, 4 - чердачное перекрытие

Висячие стропила

Сооружаются при пролете крыши 7-12 м и отсутствии дополнительных опор, в отличии от наклонных передают на мауэрлат только вертикальное давление. Основными элементами висячих стропил являются стропильные ноги и затяжки нижнего пояса.

Висячие стропила

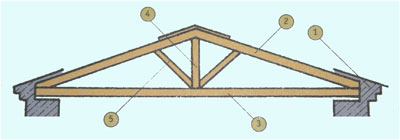

1 - мауэрлат, 2 - стропильная нога,

3 - затяжка, 4 - чердачное перекрытие



Скрепление стропил

зубом и шипом

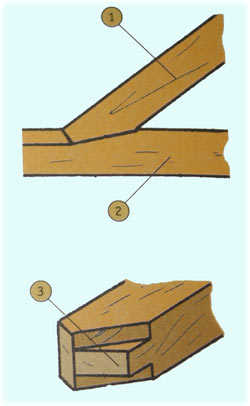

1 - стропильная нога,

2 -затяжка, 3 - шип



При выполнении стропильных ног с небольшим сечением необходимо позаботиться о предохранении их от провисания, для этого используют решетки из стойки, подкосов и ригеля.



Стойки и подкосы можно изготавливать из досок шириной 150мм и толщиной 25 мм, или деревянных пластин из бревна диаметром не менее 130-140 мм.



При установке стропил стропильная нога врубается в затяжку. С целью исключения скольжения конца стропильной ноги по затяжке и повреждения ее, врубка производитсязубом, высота которого составляет 1/3 высоты затяжки, или шипом. Эту операцию можно производить с использованием обоих способов.



Чтобы затяжка не скалывалась, стропила рекомендуется устанавливать на расстоянии 300-400 мм от края. При этом стропильная нога врубается в конец затяжки, а зуб отодвигается как можно дальше.





Для придания большей прочности креплениям стропил можно использовать двойной зуб.

С той же целью используют в затяжках хомуты и болты.



Скрепление стропил

двойным зубом

Соединение подкоса

и бабки

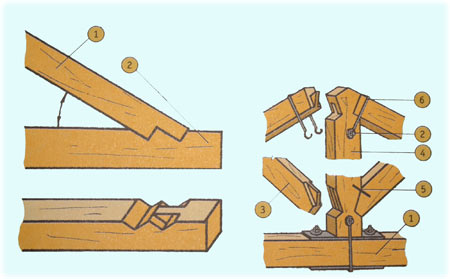

1 - стропильная нога, 2 - затяжка

1 - затяжка, 2 - болт, 3 - подкос,

4 - бабка, 5 - скоба, 6 - хомут



Соединение ригеля и

стропильной ноги

1 - стропильная нога,

2 - ригель, 3 - скоба



В висячих стропилах подкосы и бабки соединяются врубкой, причем в бабке следует выдолбить гнездо, а в подкосе - шип. Такое соединение должно быть дополнительно укреплено болтами или хомутами.



Ригель со стропильными ногами соединяется врубкой сковороднем вполдерева, при этом соединение крепится болтом и скобой.



Элементы затяжки скрепляются между собой зубом, металли ческой накладкой и болтами. С бабкой затяжка соединяется с помощью хомута.



В настоящее время нашли применение готовые стропильные системы заводского исполнения, они собираются на месте стройки и подходят практически ко всем конфигурациям крыш.

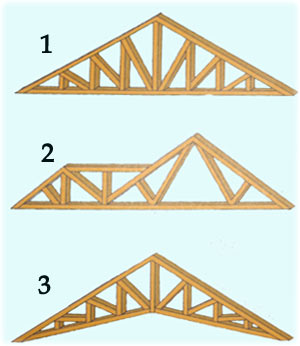

Готовые стропильные конструкции

1 - двускатные стропила, 2 - стропила со сложным

профилем верхнего пояса, 3 - стропила-ножницы
