Проект По варианту проекта компании ООО "Питерплан" - "Апрель-Фреш", Sобщ.=306,4 кв.м.
-

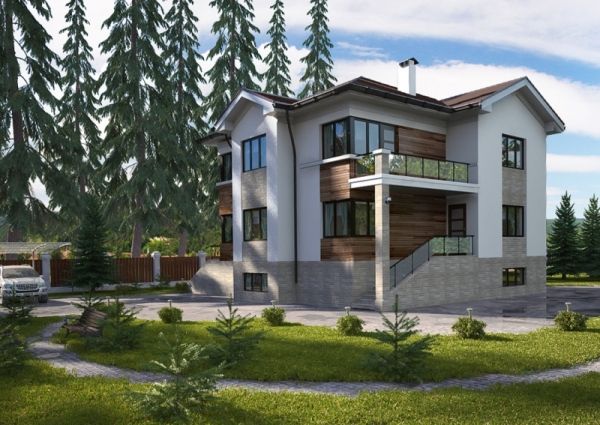

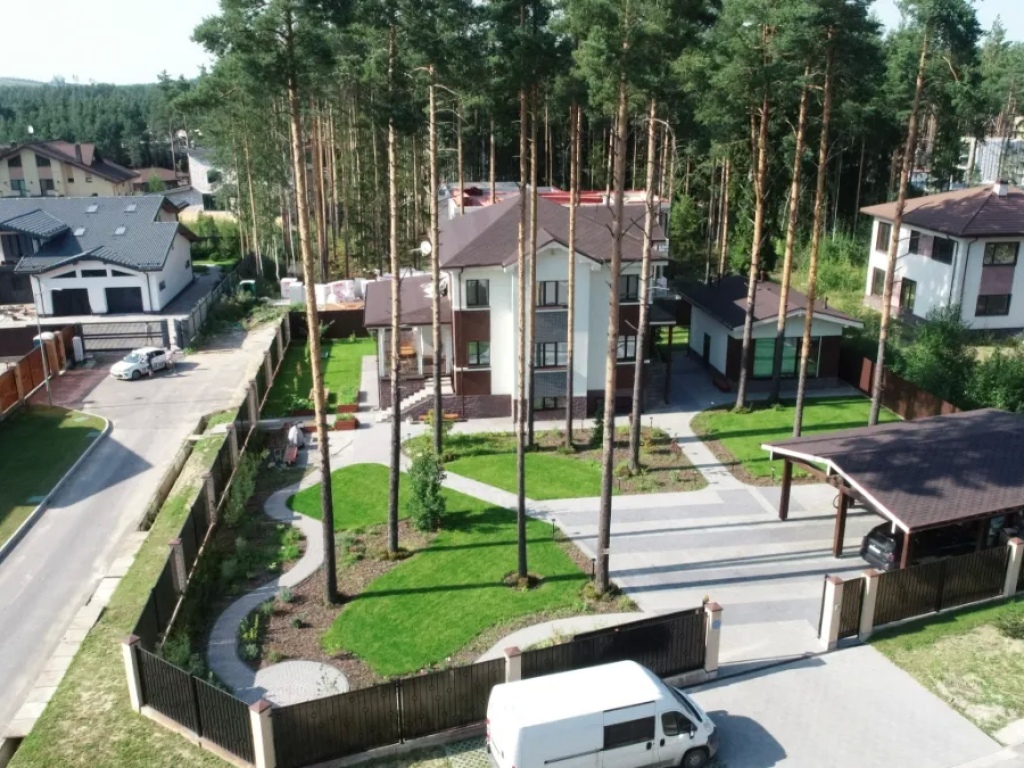

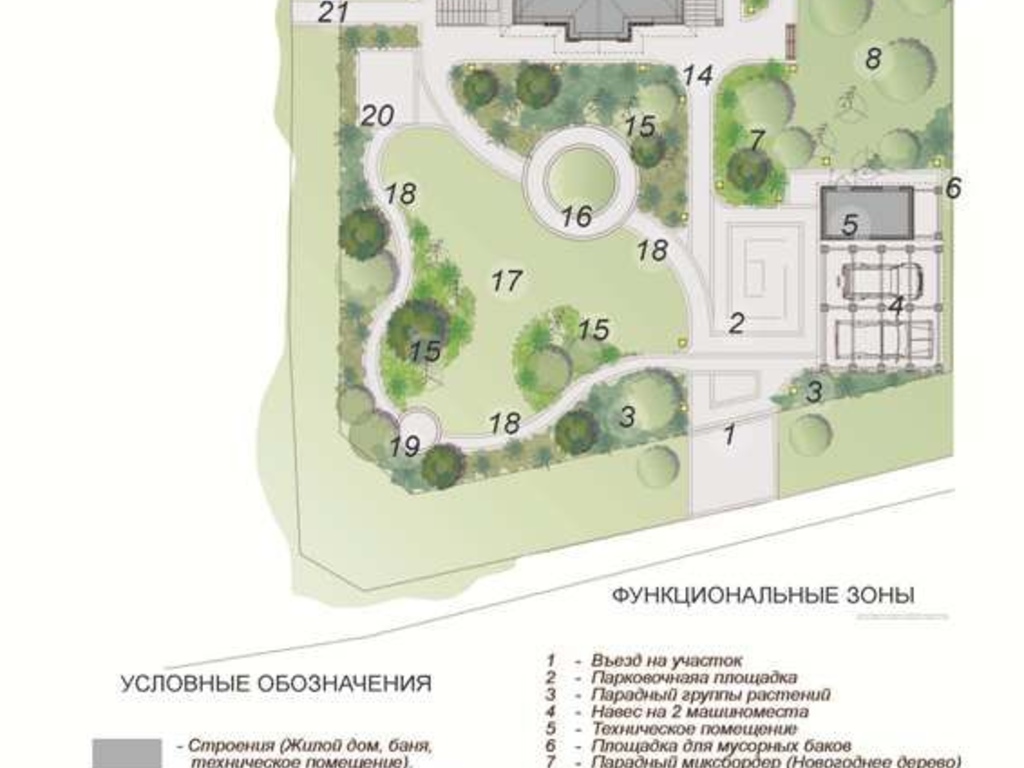

Местоположение Энколово, Охтинский парк.

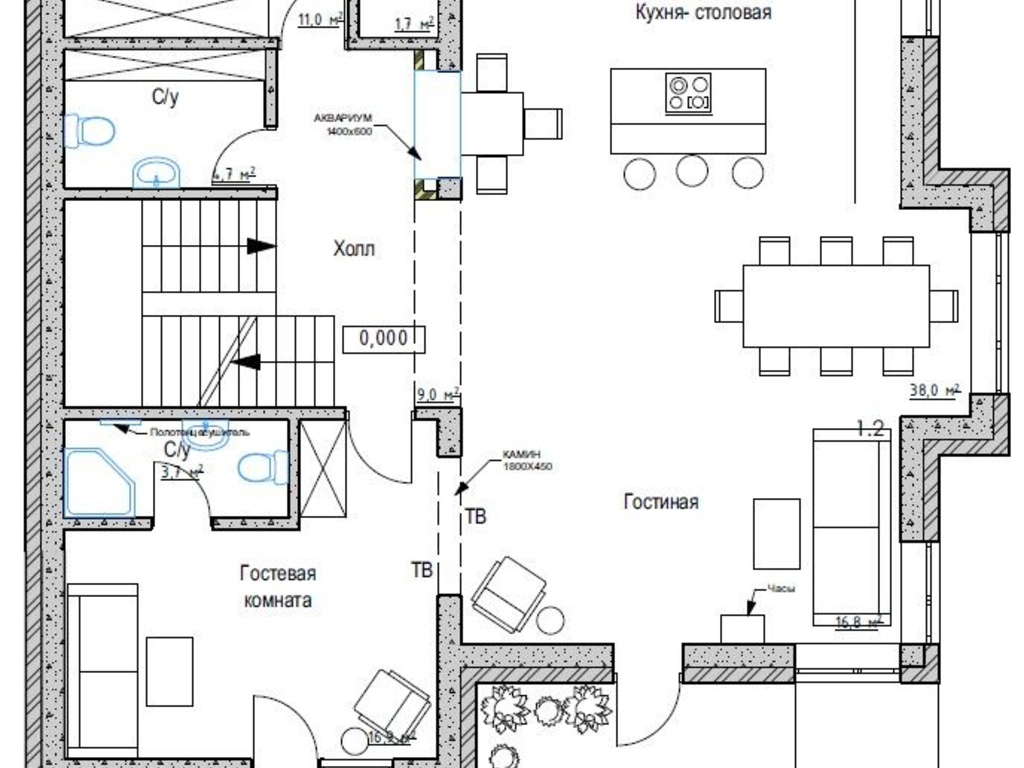

Для наибольшего соответствия стандартам Синергидома производилась адаптация проекта в части планировок, вот некоторые из них:
- Общая зона гостиной и кухни, а также жилые комнаты расположены так, что бы большие остекленные поверхности были ориентированы на юг.
- Вход, тамбур, холл, лестничная клетка, с/у расположены на северной стороне дома.
- Душевая-туалет на втором этаже располагается над ванной комнатой на первом.
- Дом геометрически правильной формы с минимальным количеством выступов (конечно это в идеале, эстетикой тяжело жертвовать).
- Лестница внутри термической оболочки.
- Балкон отдельно стоящий.
Окна в Синергидоме

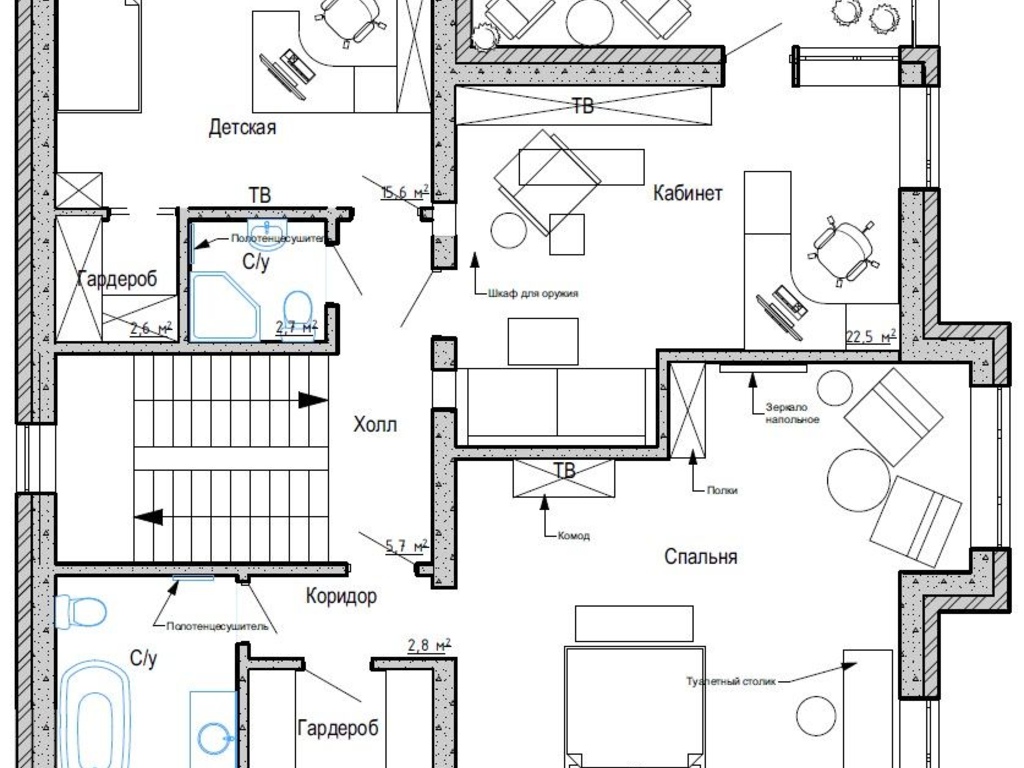

В адаптированном проекте синергидома Апрель-Фреш, на север ориентировано только одно окно-лестничного пролета (см. план второго этажа).

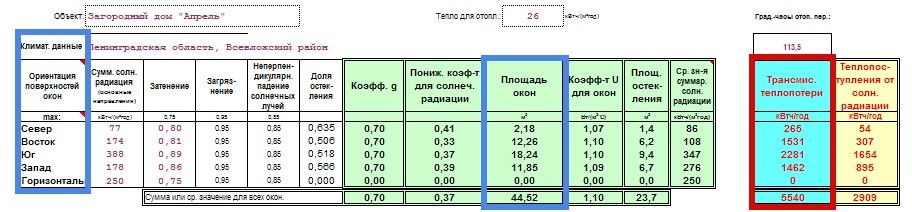

По выдержке из данных таблицы расчетов программы PHPP (лицензионная программа Германского Института Пассивного Дома для проектирования энергоэффективных домов) можно увидеть, что окна, ориентированные в северном направлении, имеют незначительную площадь, а в южном – максимальную (на рис. ниже выделено синим), что соответствует требованиям при проектировании и посадке дома. Для энергоэффективных окон производства Rehau Geneo с коэффициентами теплопроводности остекления Ug= 0,75 и рамы Uf = 0,95 суммарные трансмиссионные теплопотери через окна (выделено красным) составляют 5540 кВтч/год.
Учет оконных конструкций в расчетах энергоэффективности для окон Rehau Geneo

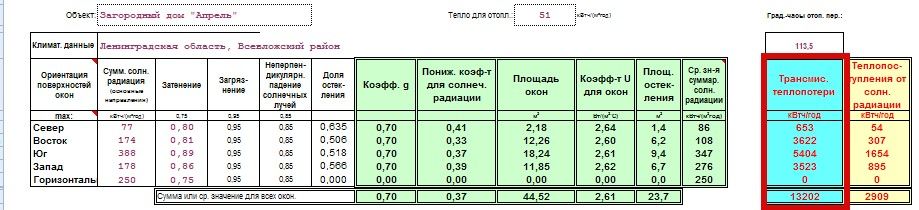

Для современных стандартных окон, наиболее часто применяемых при загородном строительстве, с коэффициентами теплопроводности остекления Ug= 2,5 и рамы Uf = 2,2, суммарные трансмиссионные теплопотери составляют 13202 кВтч/год, что в 2,4 раза хуже.
Сравнительный расчет теплопотерь для оконных конструкций, применяемых при строительстве
Если пересчитать эту разность потерь в годовом исчислении на площадь дома 306 кв.м., то она будет существенна - 7662 кВтч/год, и при различных энергоносителях (средние цены 2013-2014 г.г.) потери в рублях составят:
Топливо |
расчетная цена за 1 кВт/ч тепловой энергии |
Возможные финансовые потери за 1 год |
Электричество | 3,5 руб. | 26 817 руб. |
Магистральный Газ | 0,5 руб. | 3 831 руб. |
Газгольдер | 2,5 руб. | 19 155 руб. |
Дизтопливо | 2,8 руб. | 21 453 руб. |
Дрова сухие | 0,9 руб. | 6 895 руб. |
Что такое потери? В нашем примере это разность между теплопотерями энергоэффективного и обычного окна, выраженная в единицах энергии, затрачиваемой для поддержания средней расчетной температуры в доме (в данном случае она заложена +20°С), и при возрастании этой разности затраты будут увеличиваться.
Основные (нестандартные) конструктивные решения Синергидома по проекту "Апрель-Фреш"
Для сравнения расчетов по эффективности применяемых в Синергидоме решений, с использованием специальной программы для проектирования пассивных домов – PHPP, вторым сравниваемым объектом выступит тот же проект дома, но в комплектации "Синергидом Light". Кому интересно в чем разница в комплектации строительства предлагаем посмотреть - комплекты синергидома
Помимо требований к оконным системам одним из основных принципов энергоэффективного дома – Синергидома – является мощное утепление по всему контуру. Рассмотрим подробнее решения, заложенные в нашем доме.
- Фундамент Монолитная железобетонная плита толщиной 250 мм ( см. конструктив ПМ1-1). Имеется отличие от типового конструктива - дополнительное утепление основания фундамента 200 мм экструдированным пенополистиролом, что позволяет минимизировать потери тепла через основание фундамента. Следует также учесть, что цокольный этаж является эксплуатируемым. Стены цокольного этажа комбинированные, часть в монолитном исполнении, часть из стенового материала, толщина стен 300 мм, наружное утепление стен цоколя - 250 мм пеноплекс, гидроизоляция изопластом. В дальнейшем будет выполнена утепленная отмостка, что позволит свести на нет потери тепла через основание дома.
- Стены Синергидома
Стены дома выполнены из газобетонных блоков толщиной 300 мм, плотностью D500, в качестве утеплителя стен дома заложен ПСБС-25Ф толщиной 250 мм с противопожарными отсечками из фасадного базальтового утеплителя
- Перекрытие Синергидома
Перекрытие над вторым этажом, которое по сути является верхней плоскостью утепленного контура, в связи с чем к нему предъявляются повышенные требования по сопротивлению передаче тепла, - монолитное железобетонное с пространственным армированием (см. конструктив ПМ-2), толщиной 200 мм. В отличие от стандартного перекрытия в конструктивное решение заложено мощное утепление базальтовой ватой толщиной 400 мм.
- Конструкция балкона
Как мы говорили выше, по требованиям стандартов Синергидома вынесенные конструкции крайне желательно выполнять независимыми для исключения мостиков холода, которые могут являться источниками потерь тепла. В связи с чем балкон выполнен отдельным приставным конструктивом.
- Инженерные системы
В проект Синергидома Апрель-Фреш включены система вентиляции с рекуперацией тепла и жидкостный грунтовый теплообменник вертикального типа для предварительно подогрева приточного воздуха.

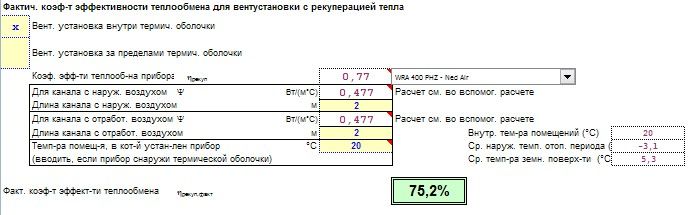

Некоторые расчетные значения по вентиляции с рекуперацией и грунтовым теплообменником для проекта Апрель-Фреш
Из приведенного фрагмента таблицы видно, что итоговый коэффициент полезного действия системы вентиляции с рекуперацией и грунтовым теплообменником - 75,2%. Основные исходные данные расчета помимо технических: 5 человек проживающих, нормативный объем воздухообмена - 30 куб. м. на 1 человека в час, о расчетной внутренней температуре мы говорили выше, она составляет 20°C выше нуля, средняя температура снаружи на время отопительного периода -3,1°C, а температура для грунта +5,3°C (это видно из граф таблицы). Все данные взяты применительно к справочным по нашему региону (Ленинградская область). Хочется заметить, что КПД установки повышается при большей разнице температуры внутреннего и наружного воздуха.

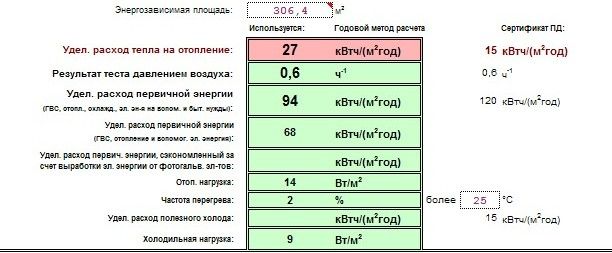

Cравнение расчетных значений дома по проекту "Апрель Фреш" в комплектации Синергидом и Синергидом Light
Расчетный удельный расход топлива на 1 кв.м. в Синергидоме |

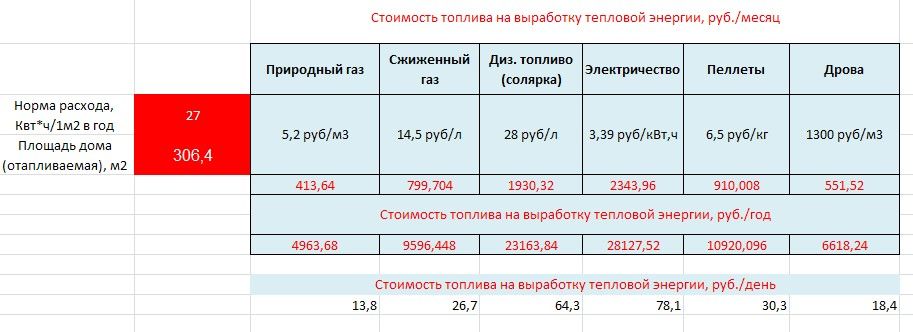

Таблица расчетных значений затрат на отопление СИНЕРГИДОМА при различных видах топлива по состоянию на 2015 год

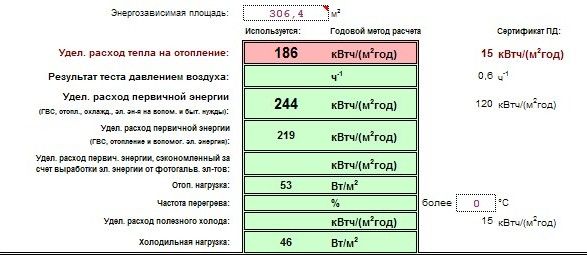

Расчетный удельный расход топлива на 1 кв.м. в Синергидоме Light |

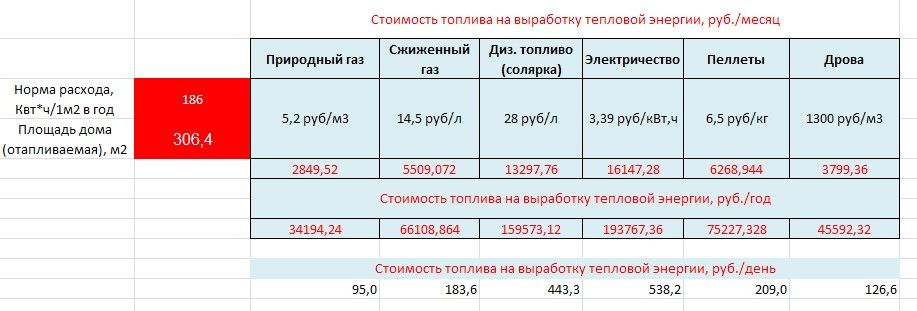

Таблица расчетных значений затрат на отопление СИНЕРГИДОМА Light при различных видах топлива по состоянию на 2015 год
Анализ расчетных показателей расходов на отопление дома показывает, насколько дом в комплектации Синергидом теплее и экономичнее Синергидом Light, это цифры 27 и 186 кВтч/кв.м. в год соответственно. В годовом исчислении на всю площадь дома получается 82 728 кВт и 569 904 кВт, учитывая сезонность и средние показатели температуры (-3,1°C) в отопительный сезон.
Этапы строительства

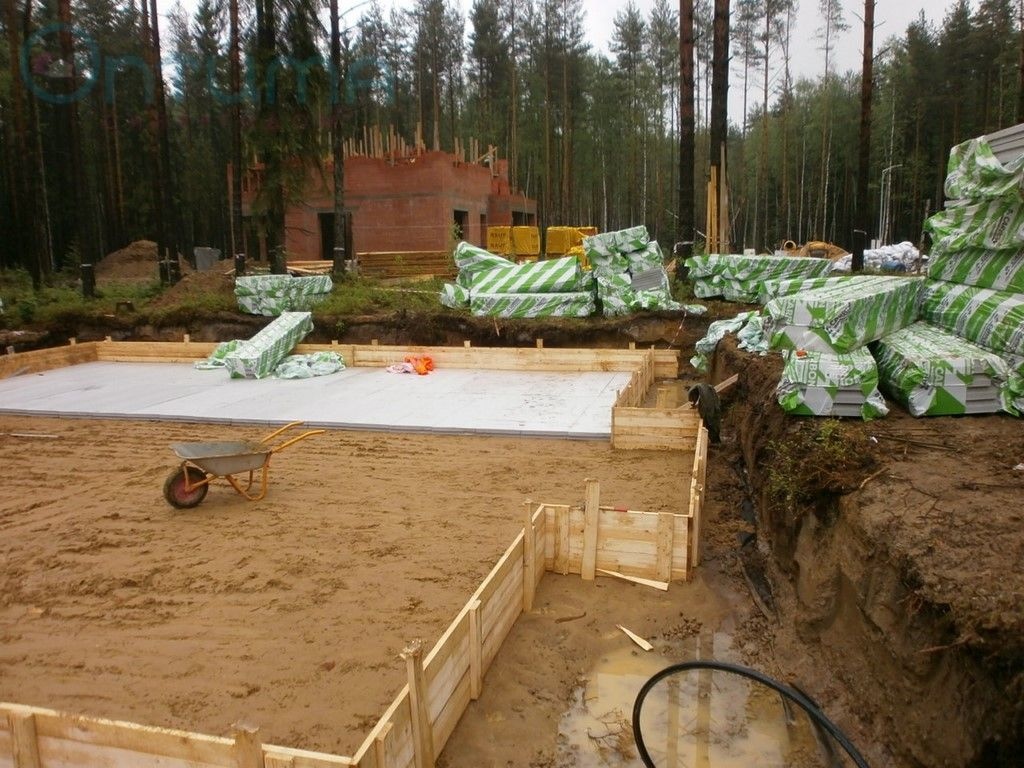

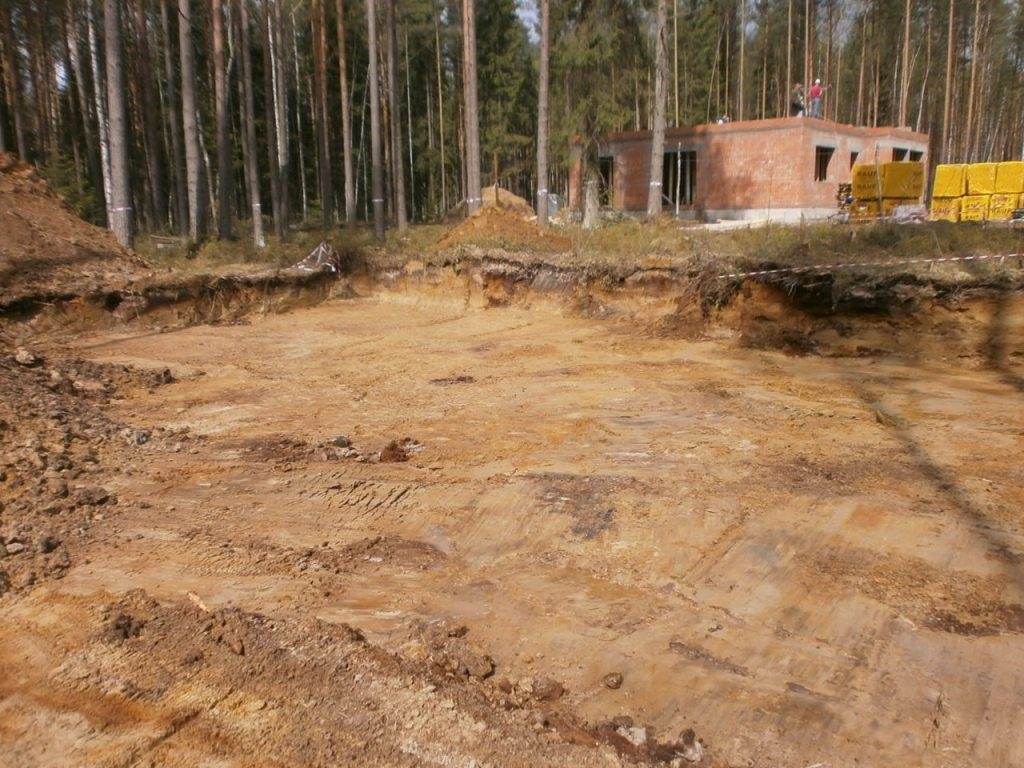

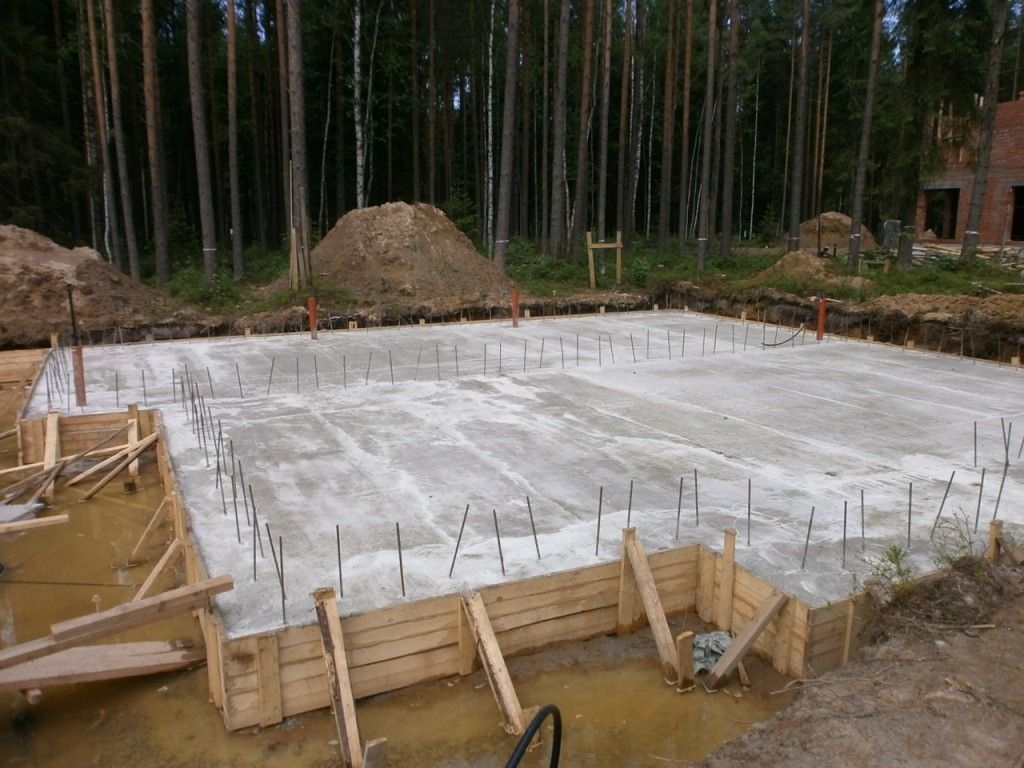

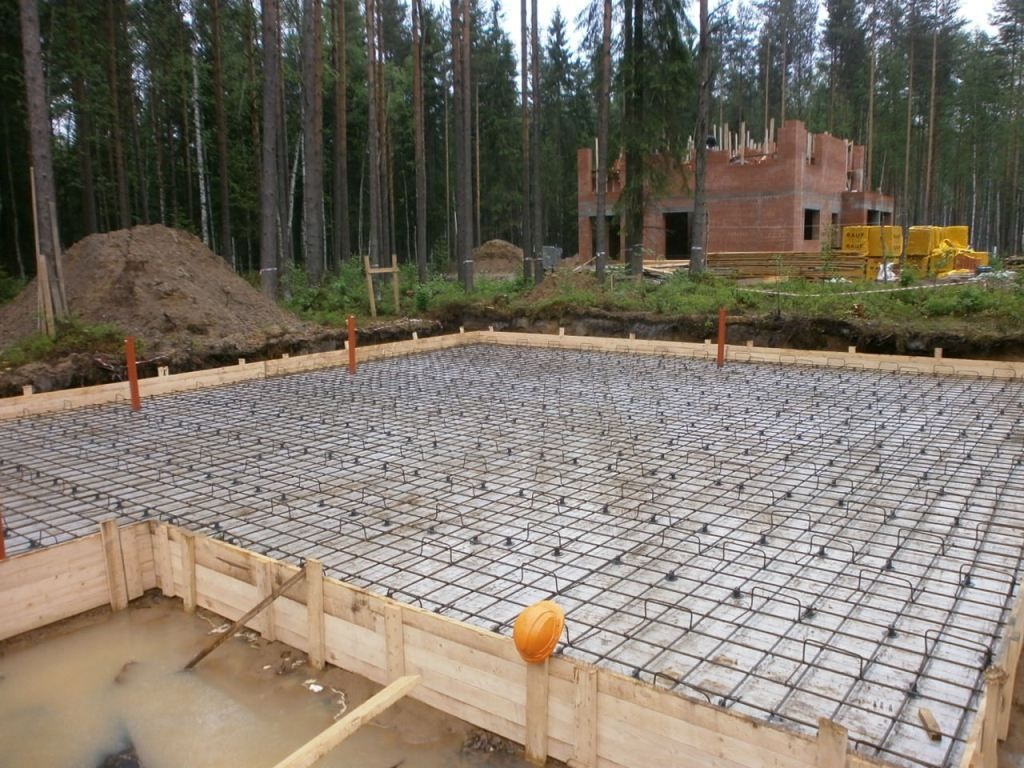

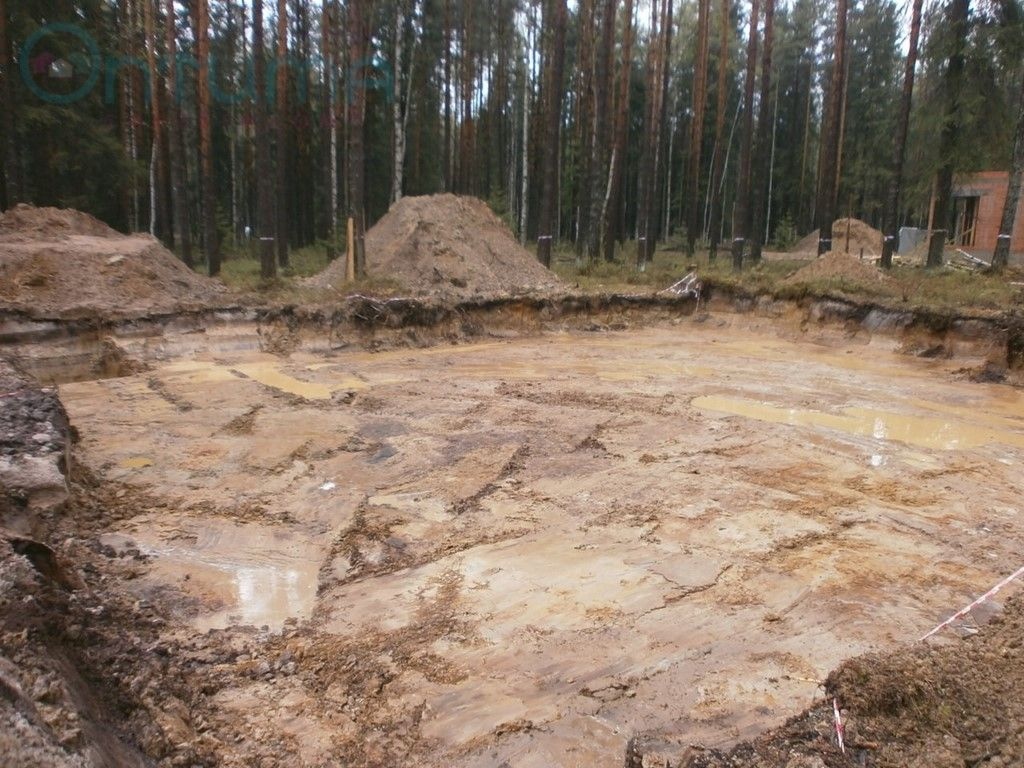

Подготовка основания и фундамент дома
Состав работ схож со стандартным - подготовка основания, утепление, армирование, бетонирование. Сразу заложен прифундаментный дренаж.

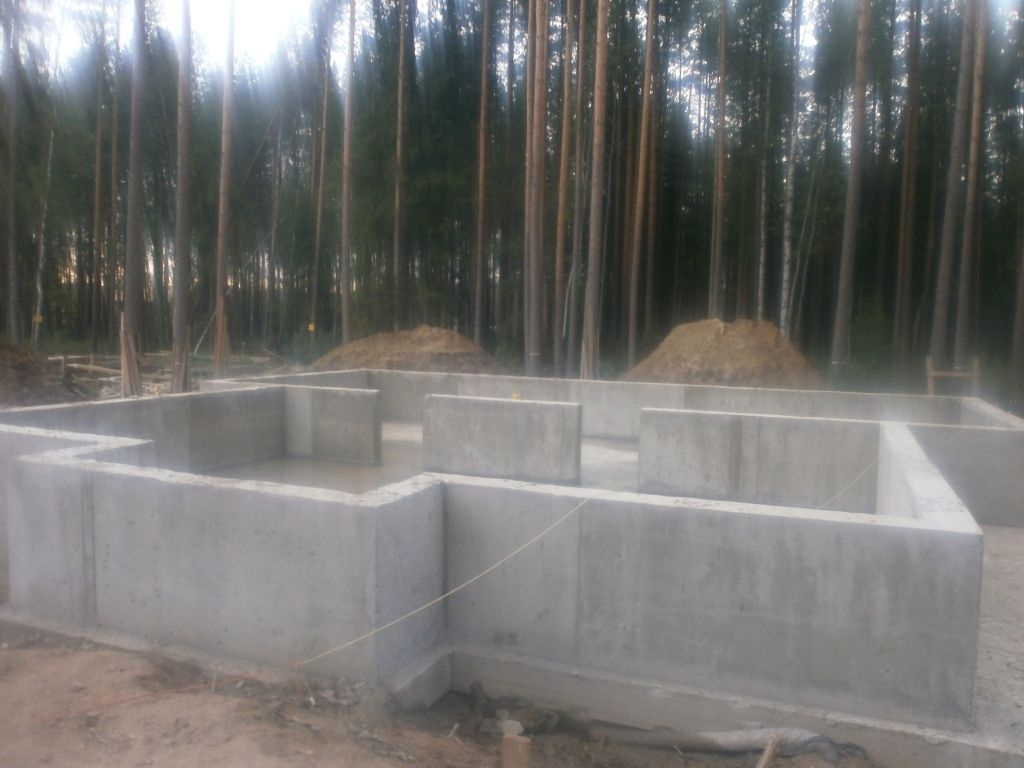

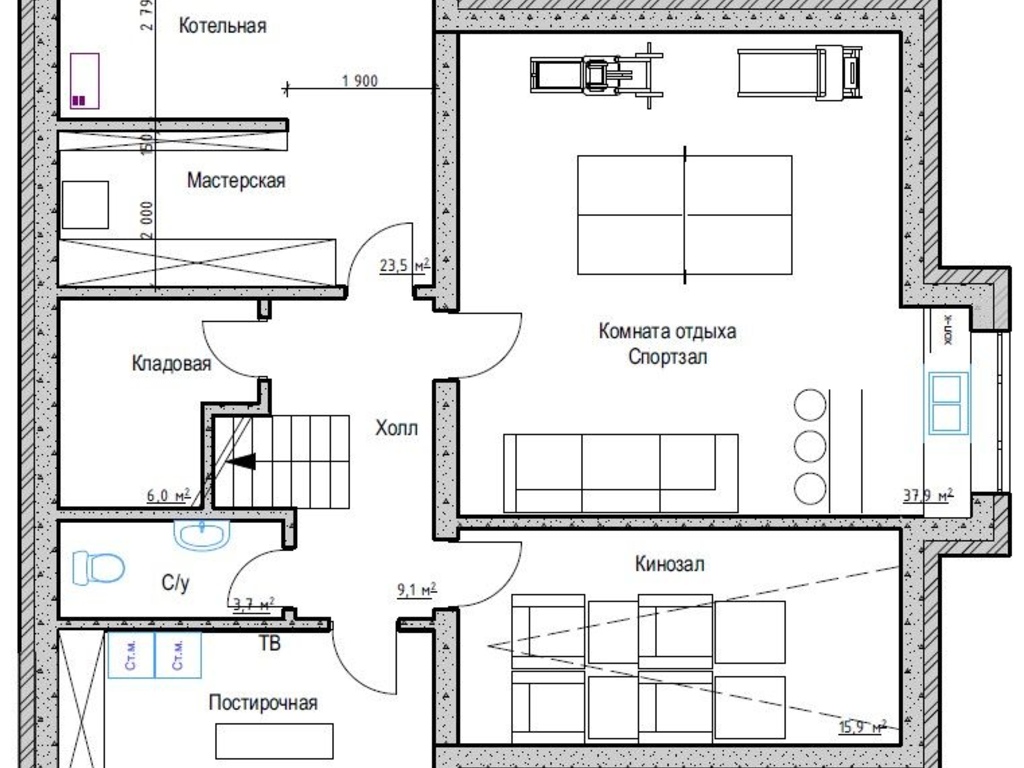

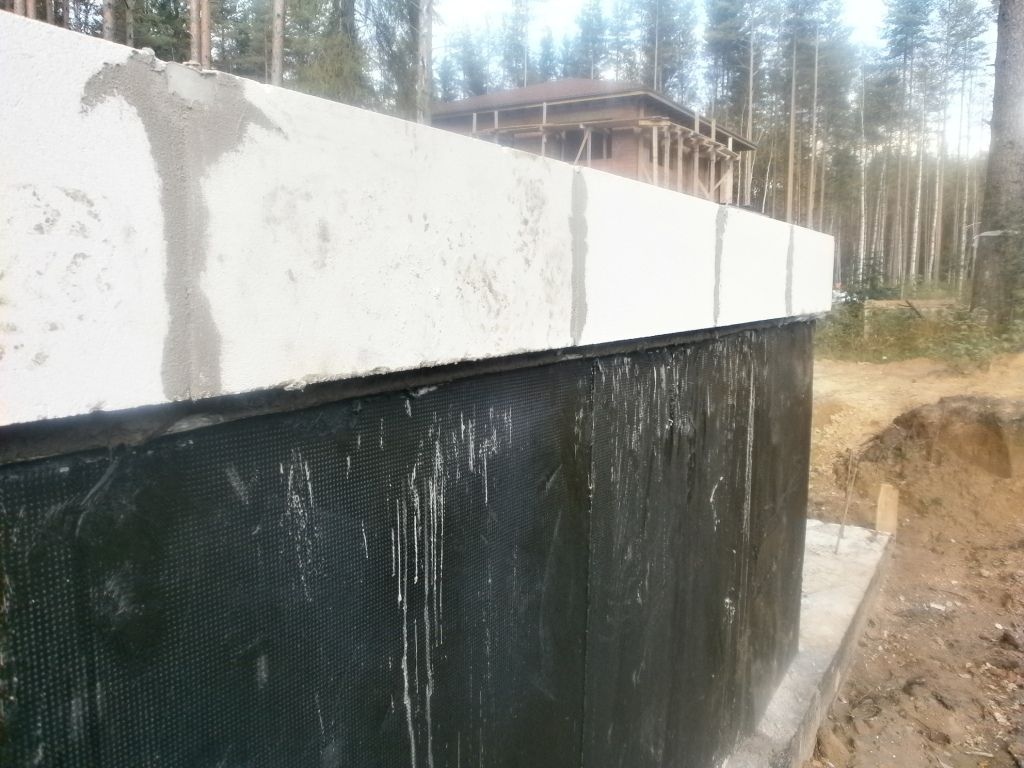

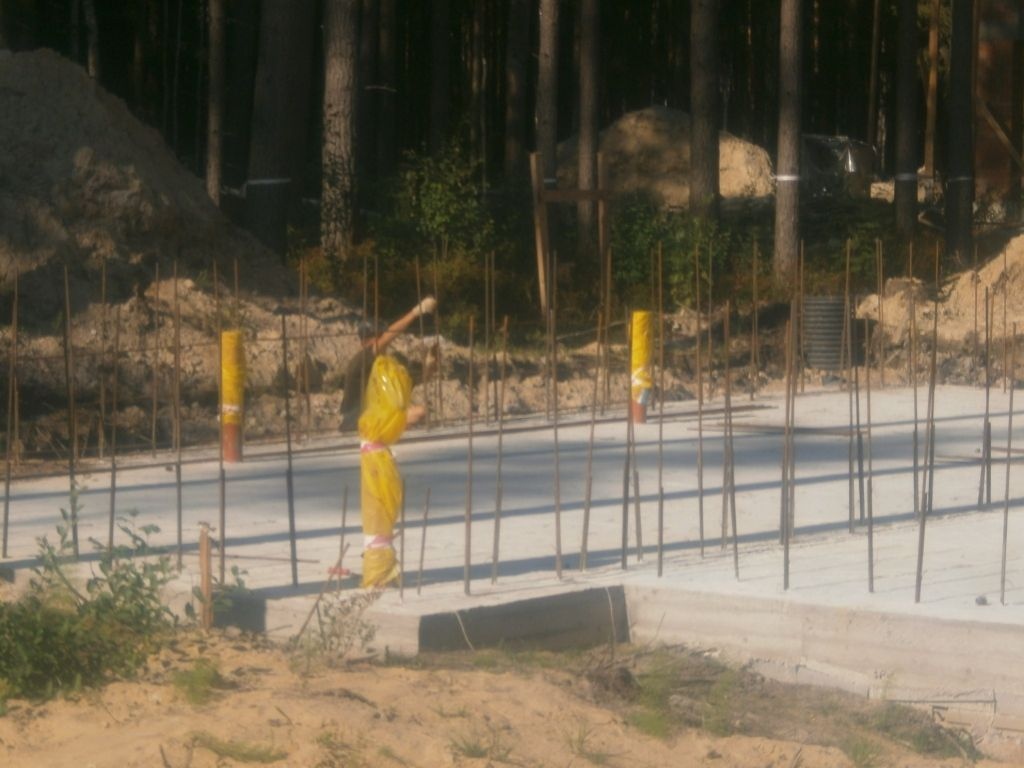

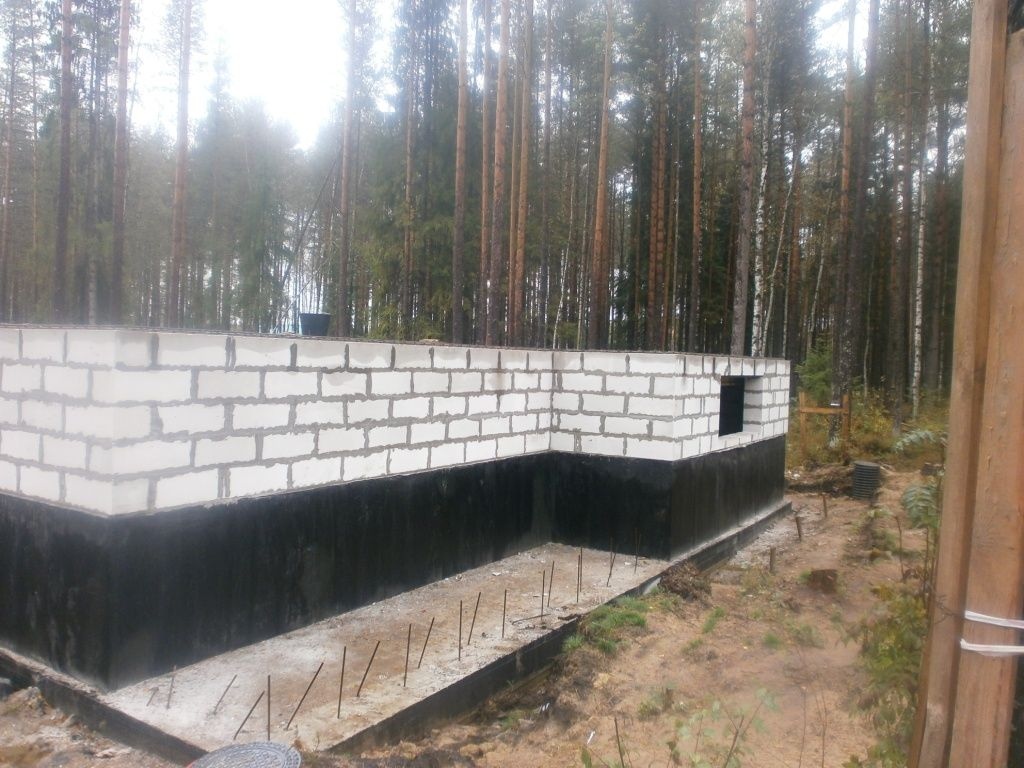

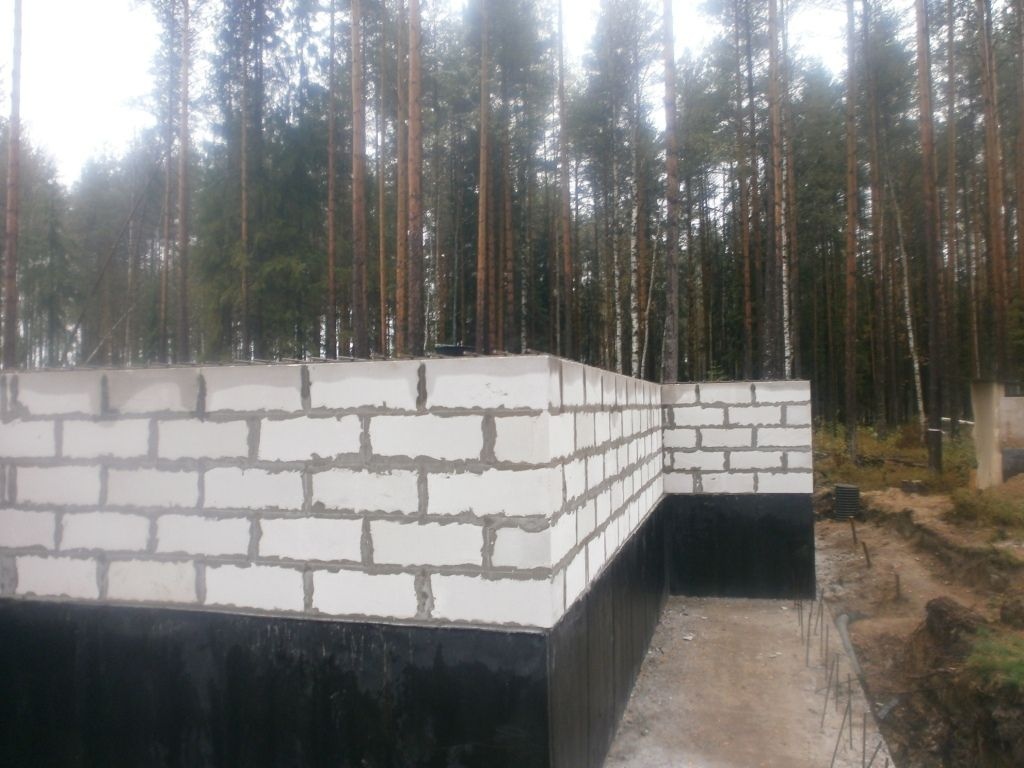

Цокольный этаж дома
Полноценный, эксплуатируемый цокольный этаж. Выполнена опалубка, армирование, заливка бетона, высота монолитной части 300 мм. Верхняя часть выполнена стеновым материалом (газобетон 300 мм), что позволяет сделать стены цокольного этажа легче, дешевле, теплее. Затем выполнена гидроизоляция монолитной части цокольного этажа.

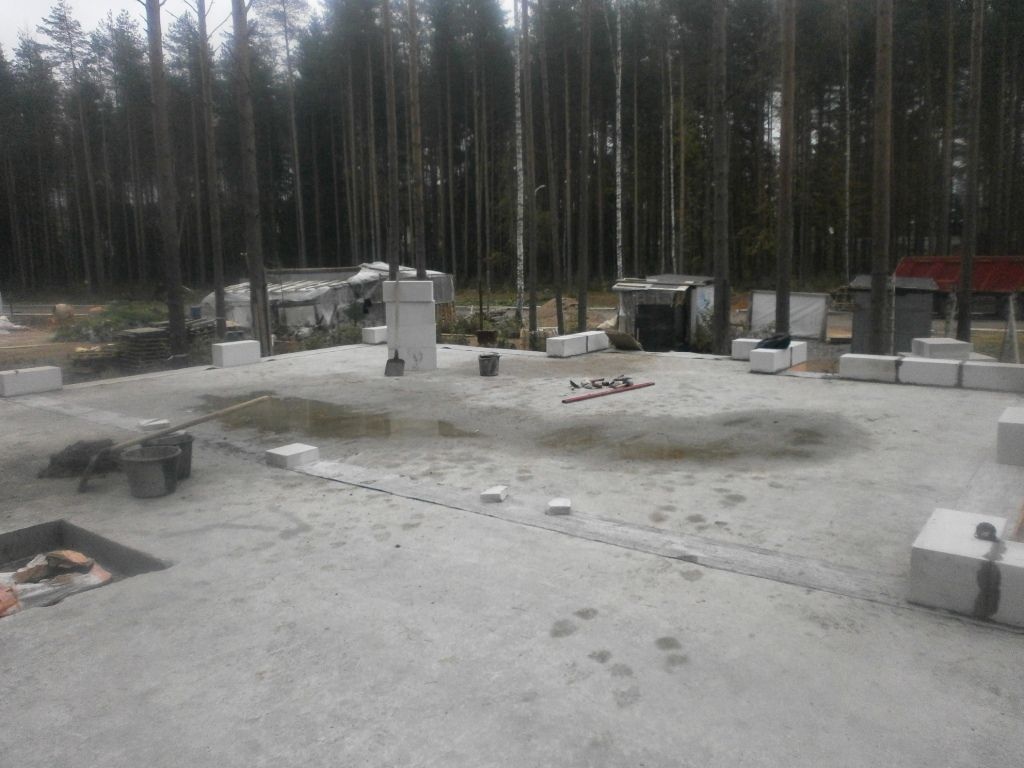

Перекрытие цокольного этажа
Перекрытие цокольного этажа монолитное ж/б (см. конструктив ПМ-1). Для исключения мостика холода торец перекрытия утеплен экструдированным пенополистиролом.

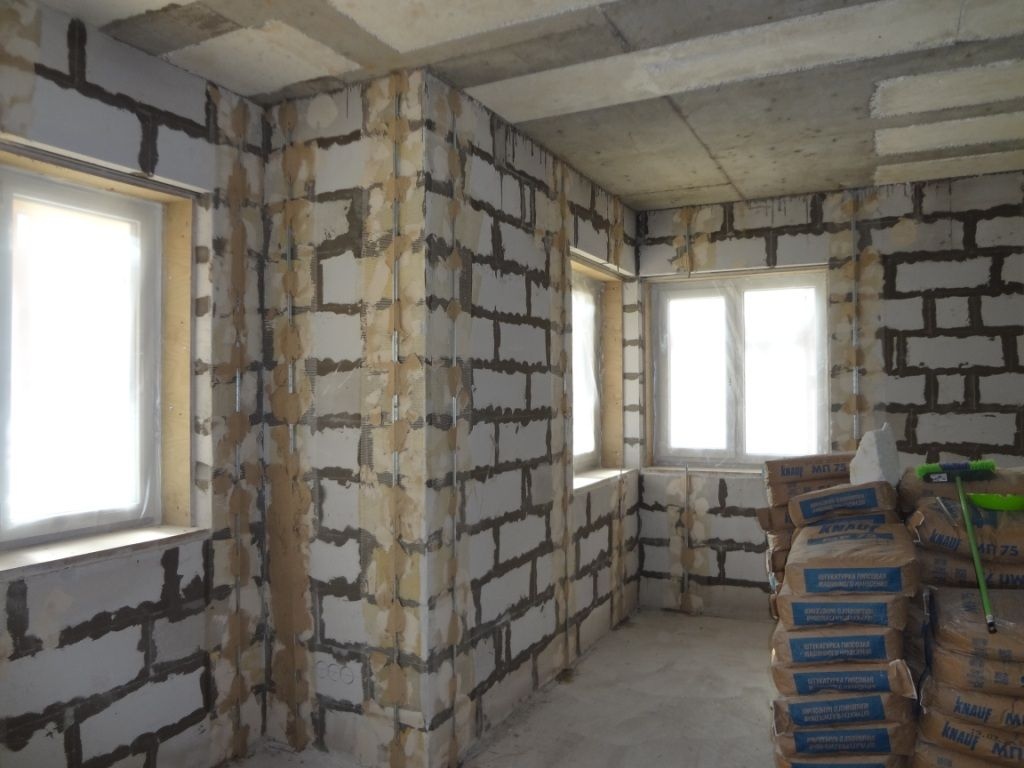

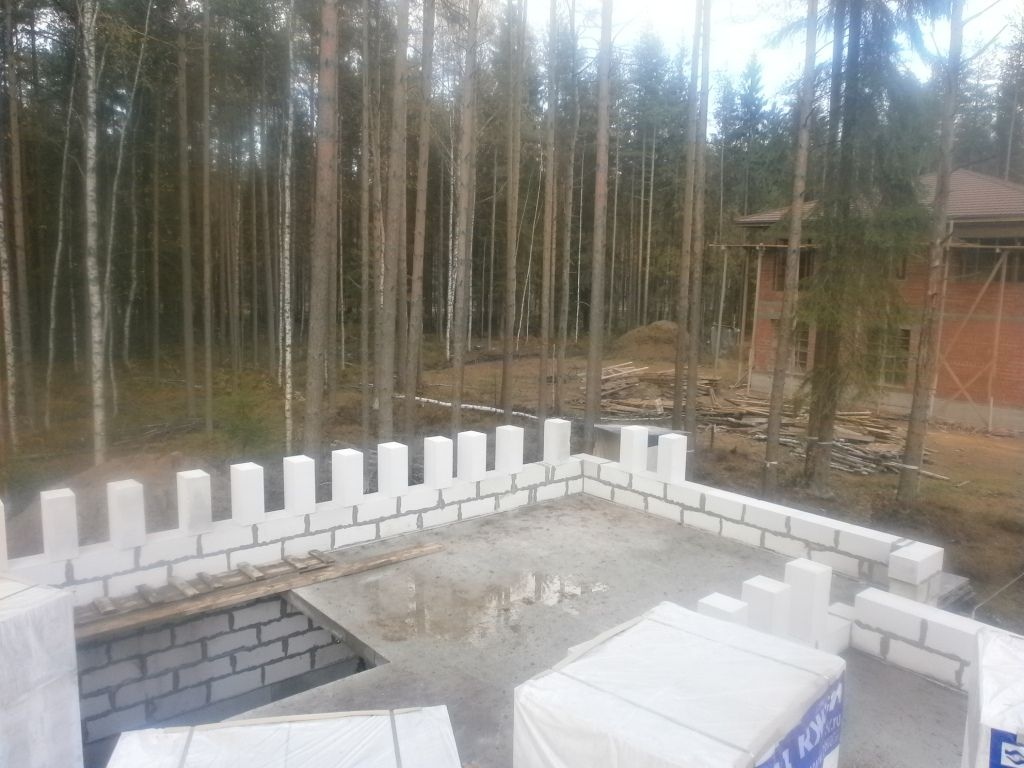

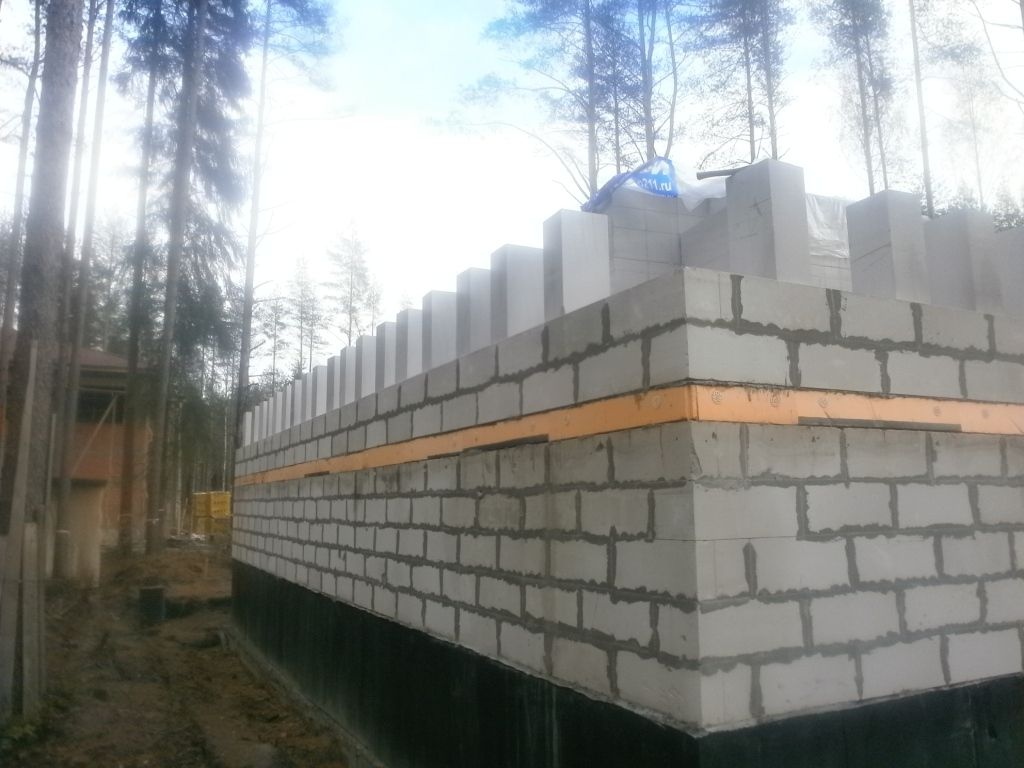

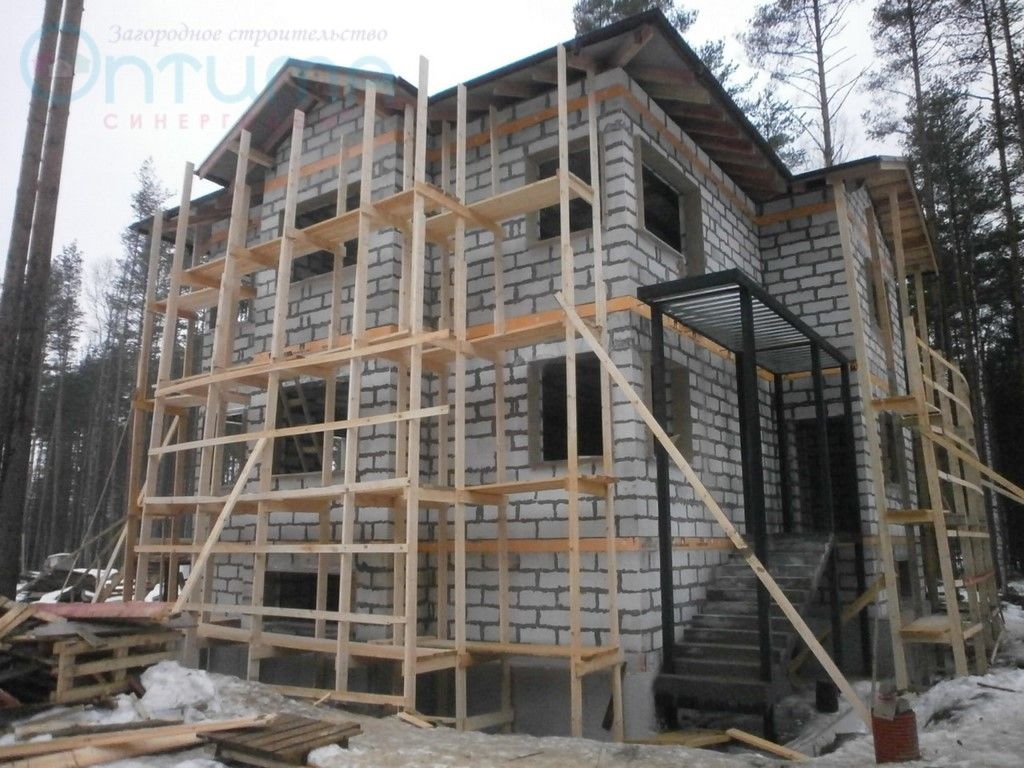

Стены синергидома 1 этаж
Стены кладутся из газобетона толщиной 300 мм, плотностью D 500. Высота этажа 3 м.
Перекрытие 1 этажа

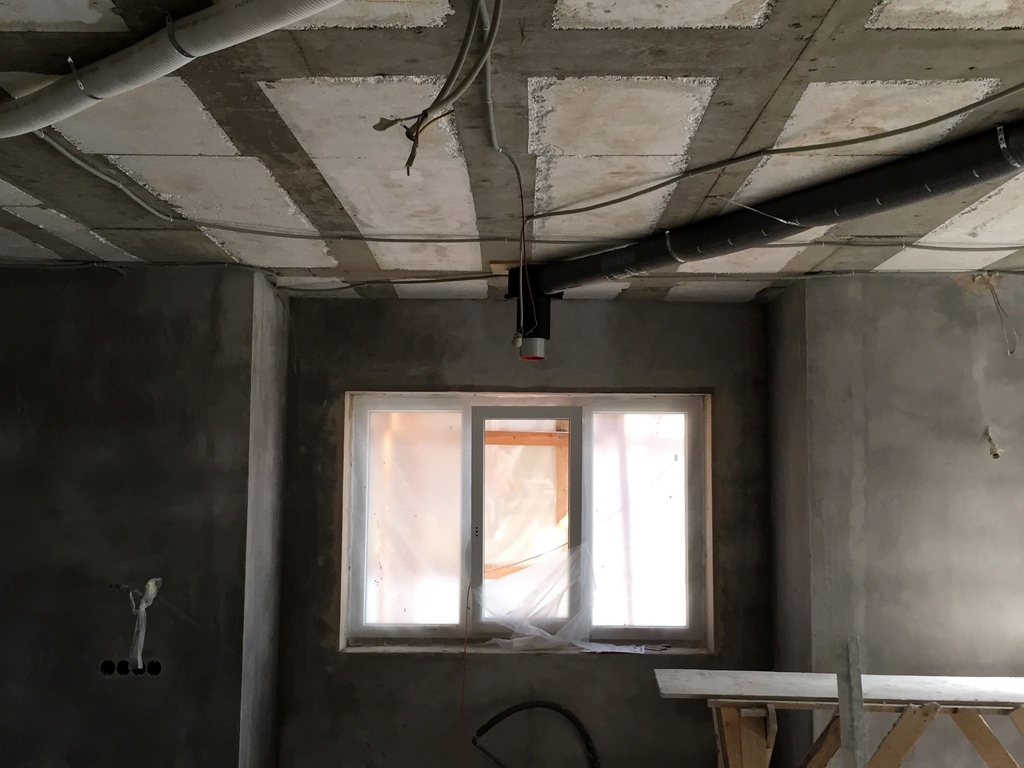

Перекрытие 1 этажа монолитно-каркасное с пустотообразователями (см. конструктив ПМ-2). Торец перекрытия также утеплен экструдированным пенополистиролом.
Перекрытие 2 этажа
Перекрытие 2 этажа аналогично перекрытию над 1 этажом. Отличие в том, что позже выполнится дополнительное утепление. Торец также утеплен экструдированным пенополистиролом.
Утепление цоколя
В соответствии с конструктивом синергидома, толщина утеплителя - 200 мм, материал - экструдированный пенополистирол

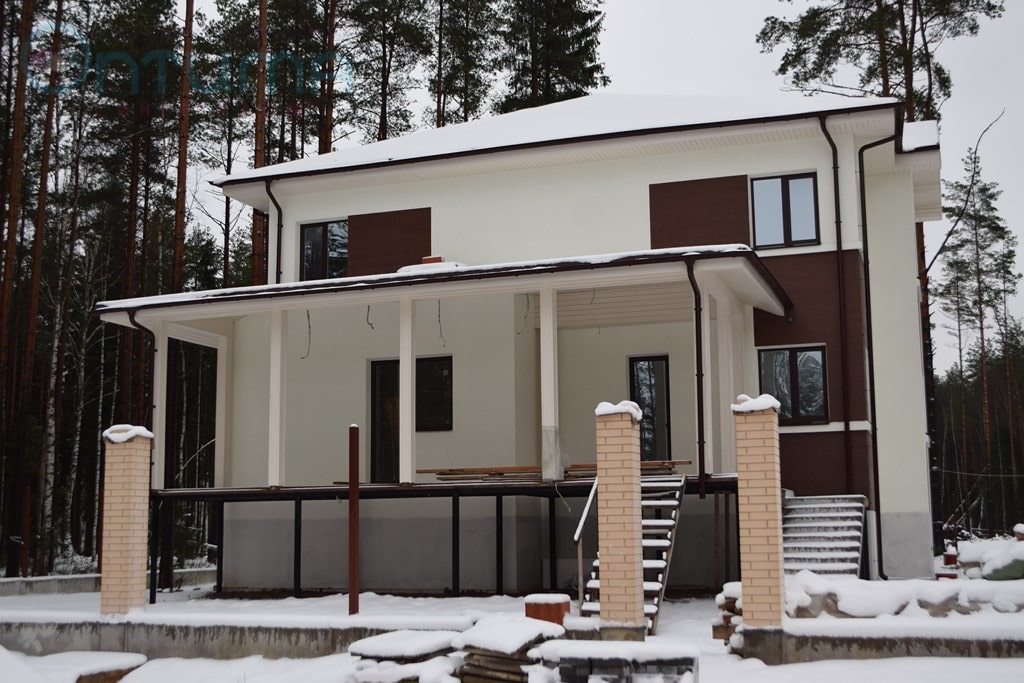

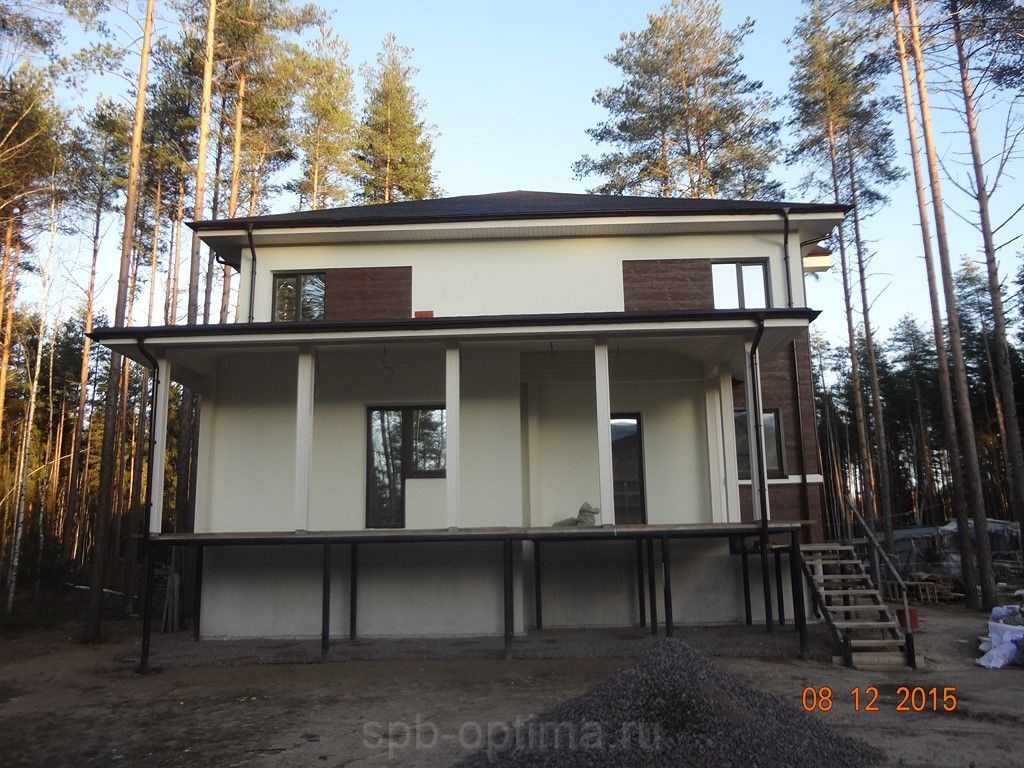

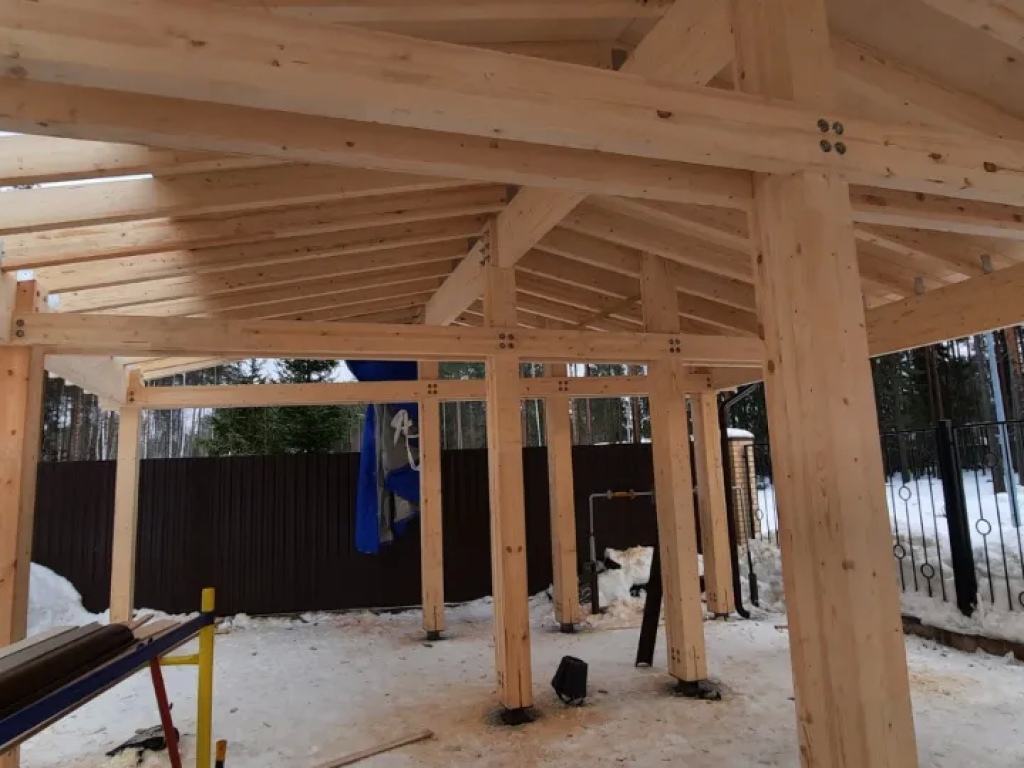

Приставные системы балкона и террасы
Конструктив выносных приставных конструкций выбран неспроста, чтобы исключить мостики холода и как следствие потери тепла через них.

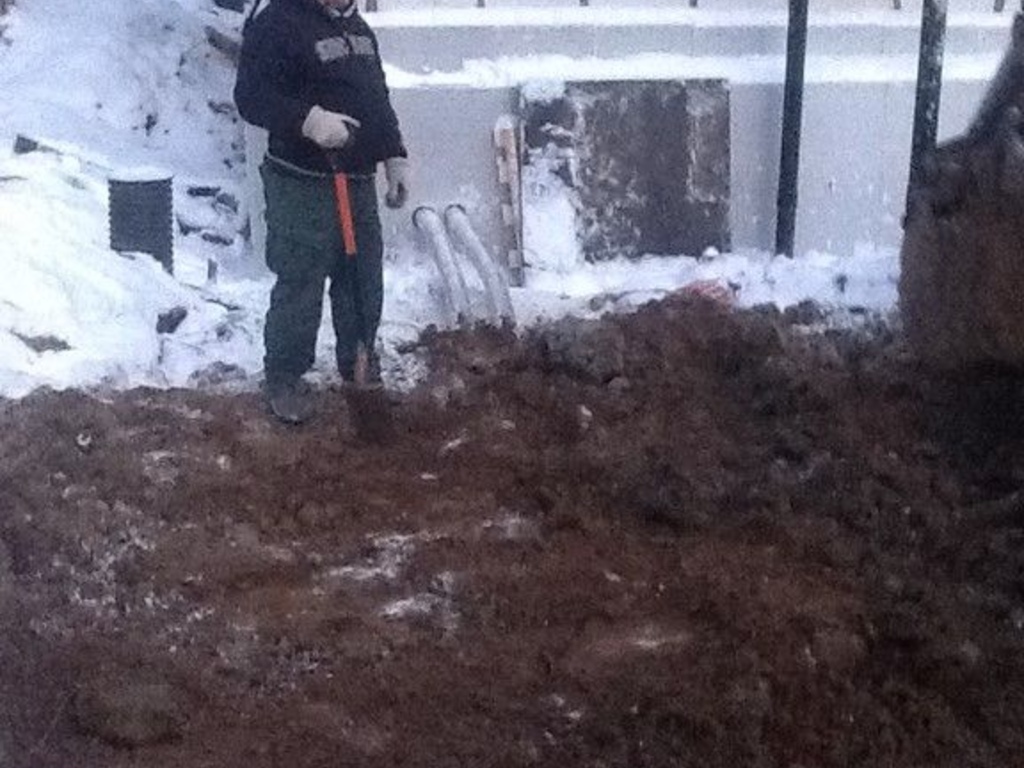

Бурение скважины для зонда грунтового теплообменника
Проведены работы по монтажу наружного контура грунтового теплообменника вертикального типа. В дальнейшем он будет работать для предварительного нагрева приточного воздуха в системе вентиляции с рекуперацией.

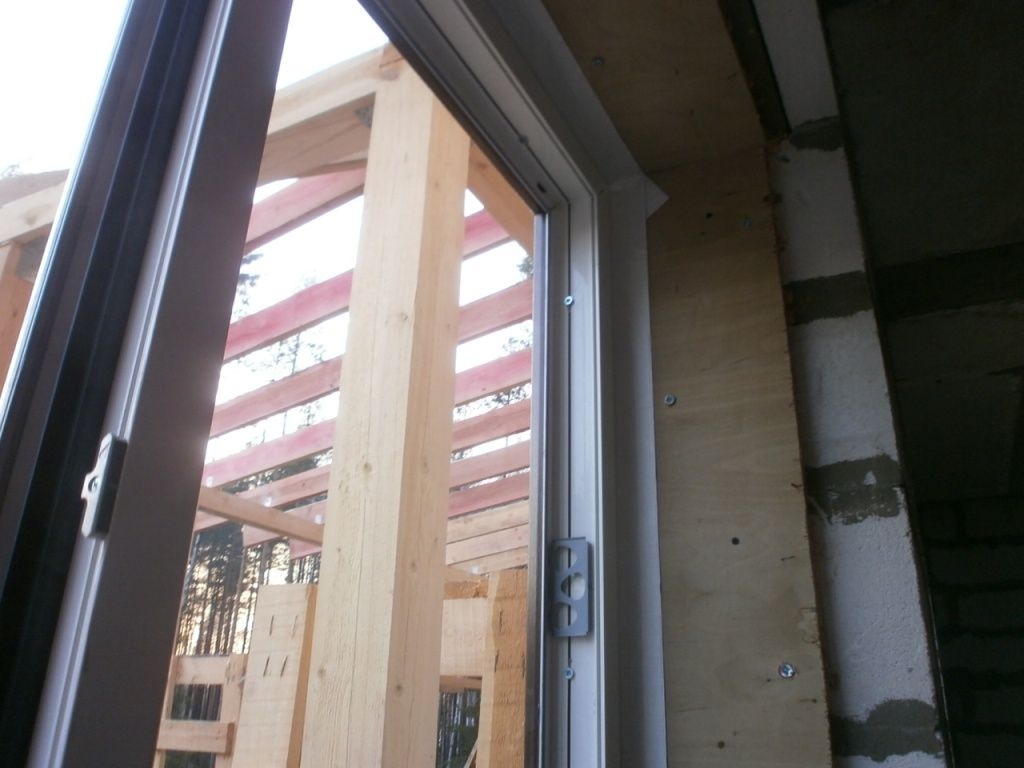

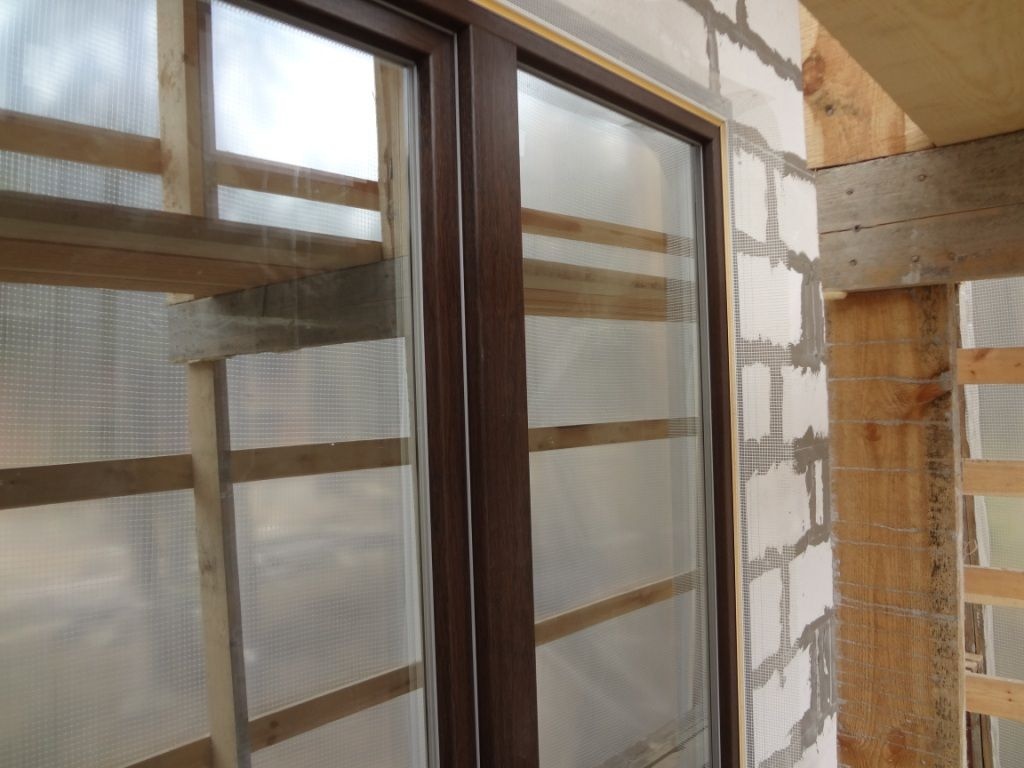

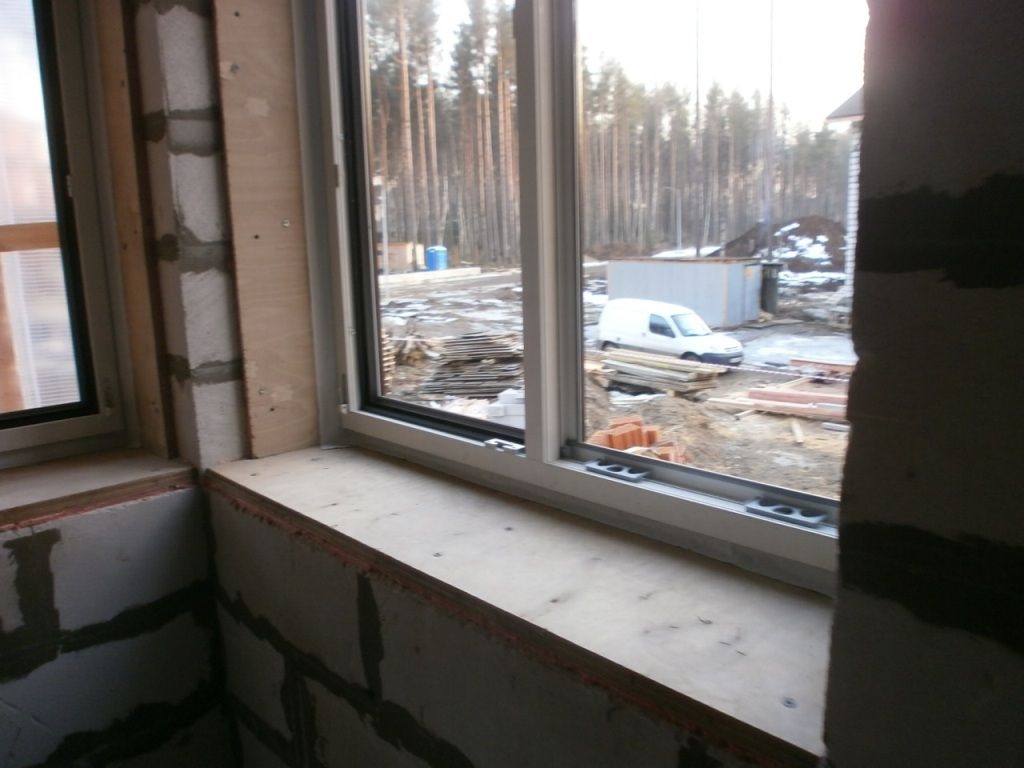

Устройство окон
Использованы энергоэффективные окна, для исключения мостиков холода в зоне примыкания оконных систем и несущей конструкции, установка произведена в зоне эффективного утепления.

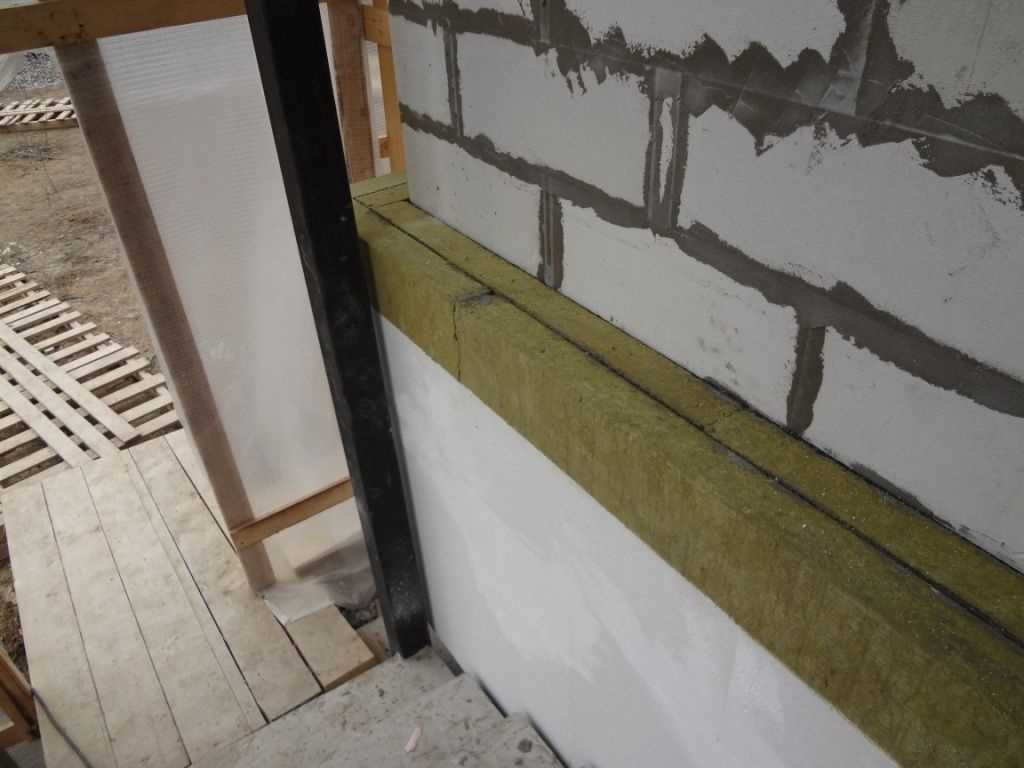

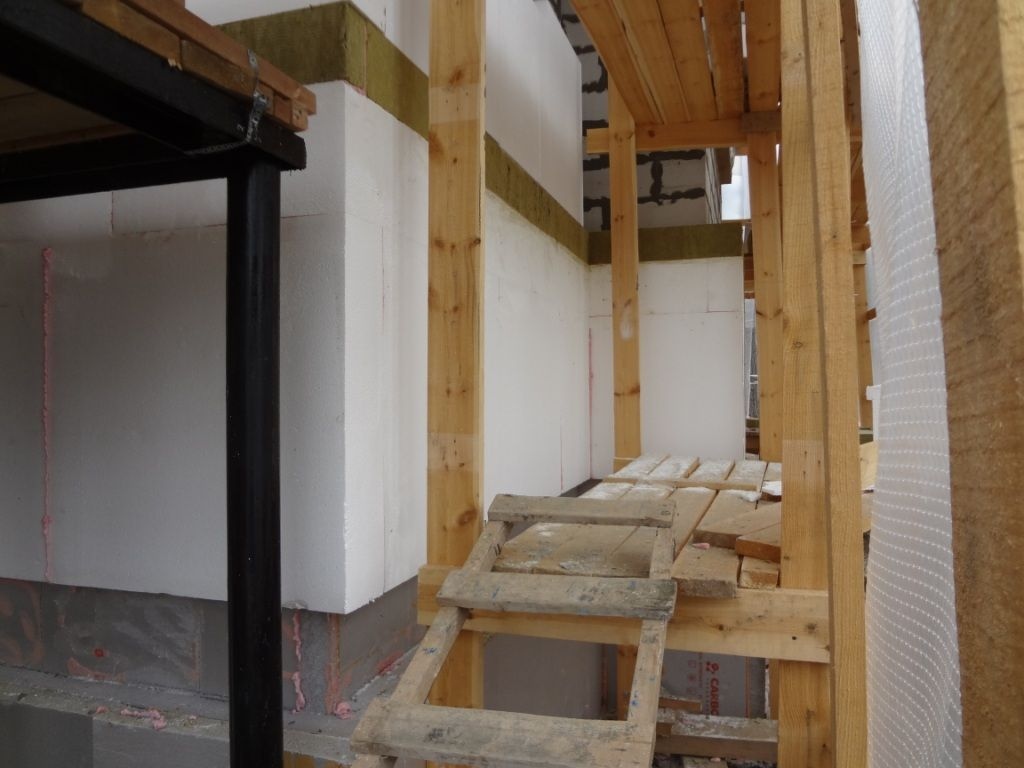

Утепление стен

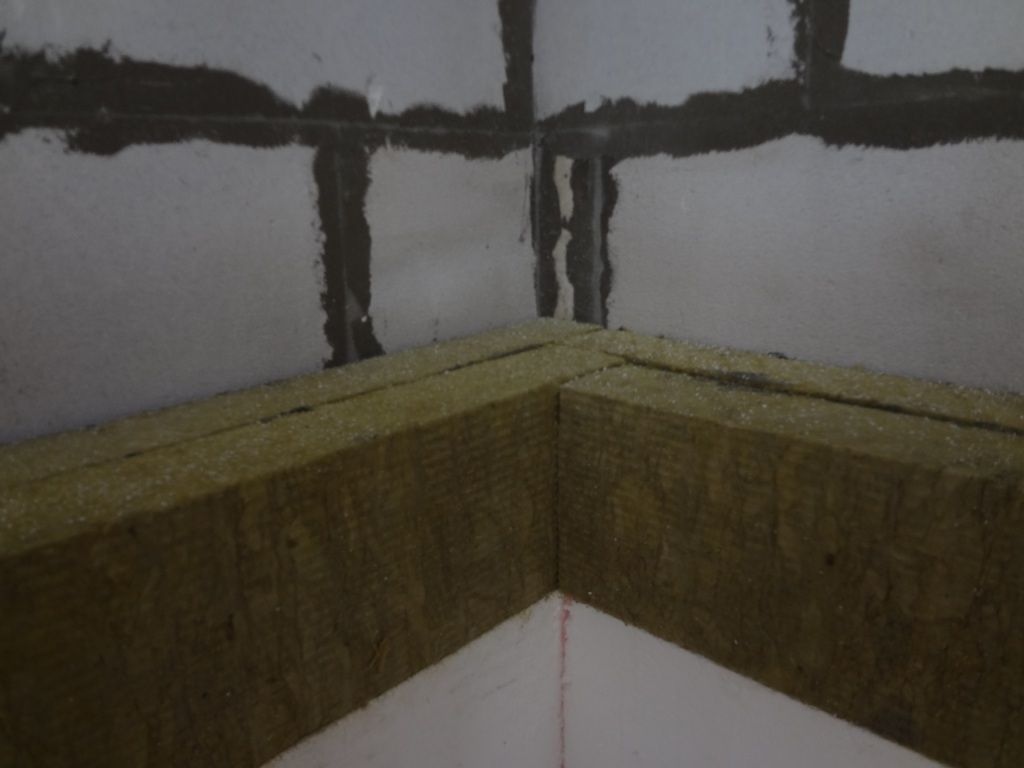

В качестве утеплителя использован утеплитель ПСБС толщиной 20 см, величина расчетная, необходима для выполнения требований энергоэффективности дома в целом. Для пожарной отсечки вокруг оконных конструкций, в зоне перекрытий и стропильных балок использована минеральная вата. Крайне важно, чтобы работы по производству утепления выполнялись качественно, для исключения щелей, неоднородностей материала, что может привести к тепловым потерям в местах нарушений. ДЛя этого осуществляется постоянный технический надзор.

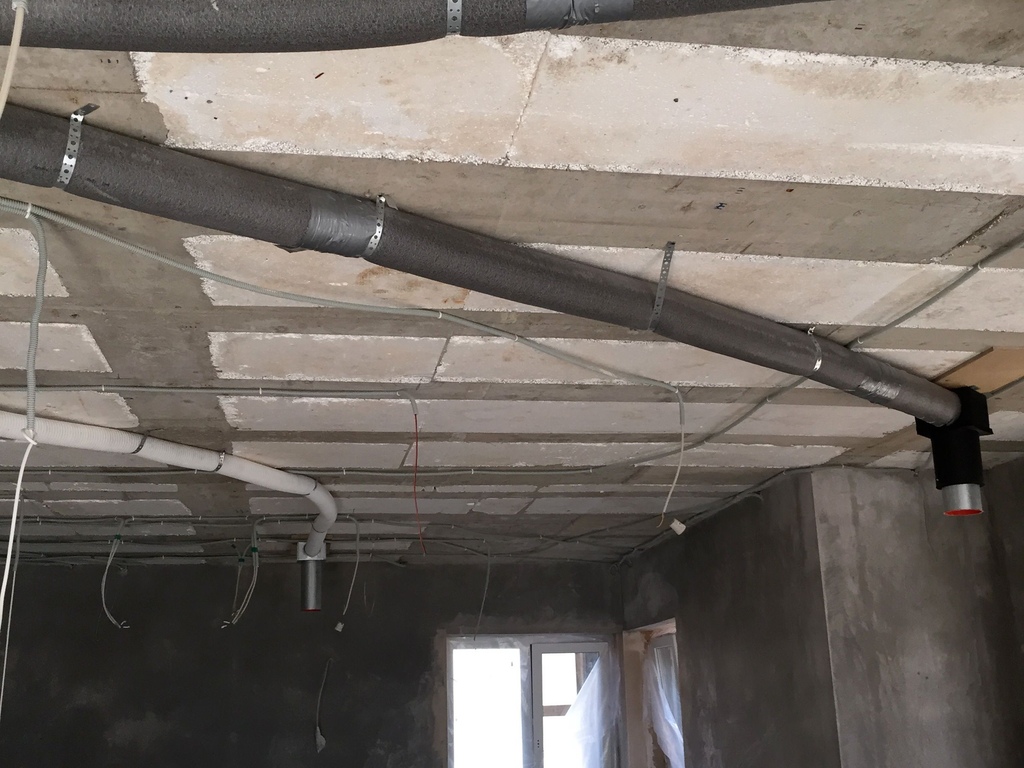

Инженерные системы синергидома
Инженерные системы синергидома это комплекс устройств, для достижения более высоких показателей КПД и экономичности, работающих в одной системе. Это системы автоматизации электрообеспечения и освещения, вентиляции с рекуперацией совместно с отоплением и грунтовым теплообменником. Включает этапы разводки коммуникаций, установки систем и подключение их с пусконаладкой.

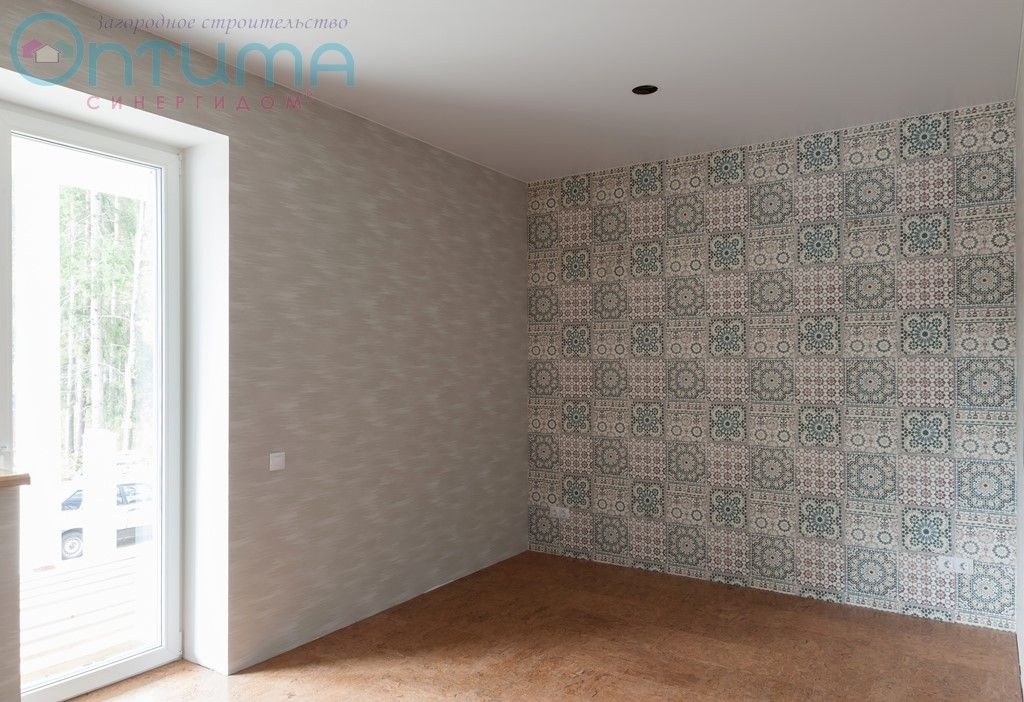

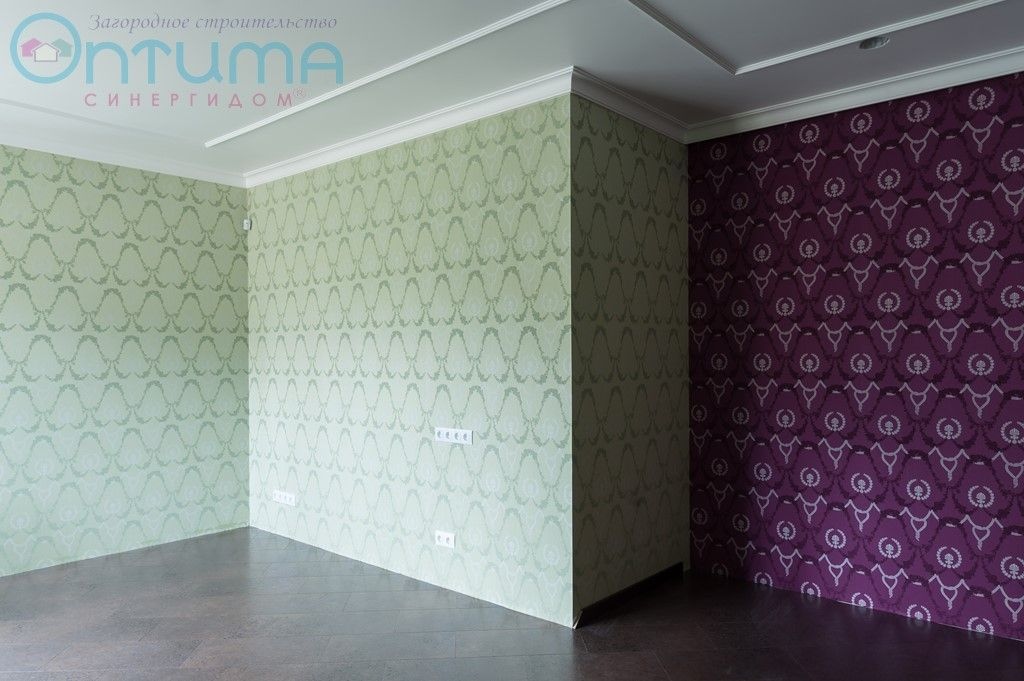

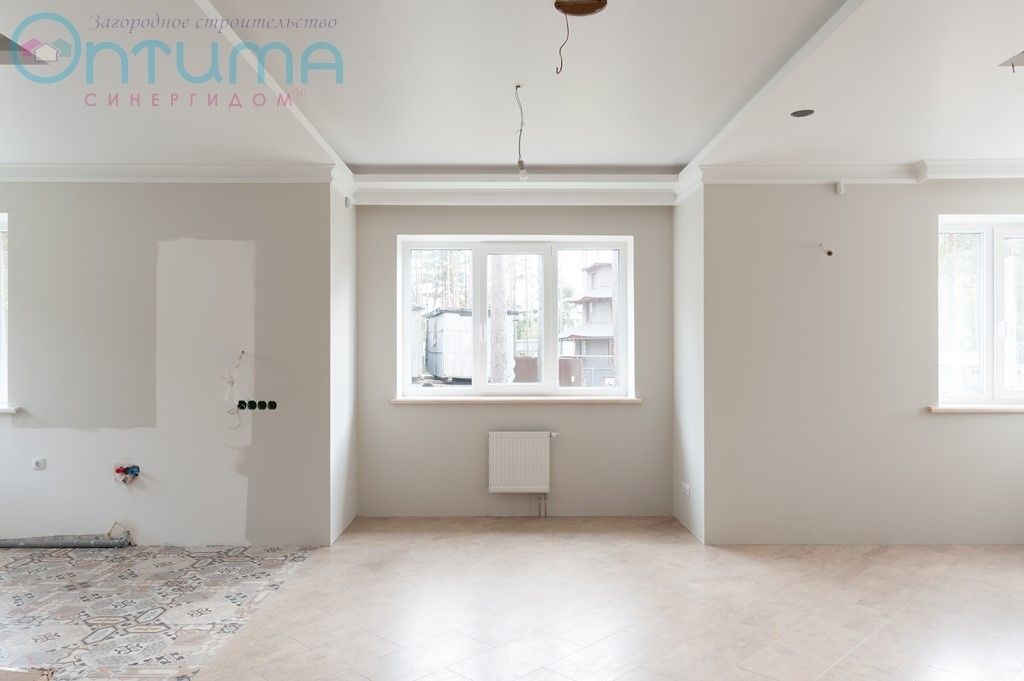

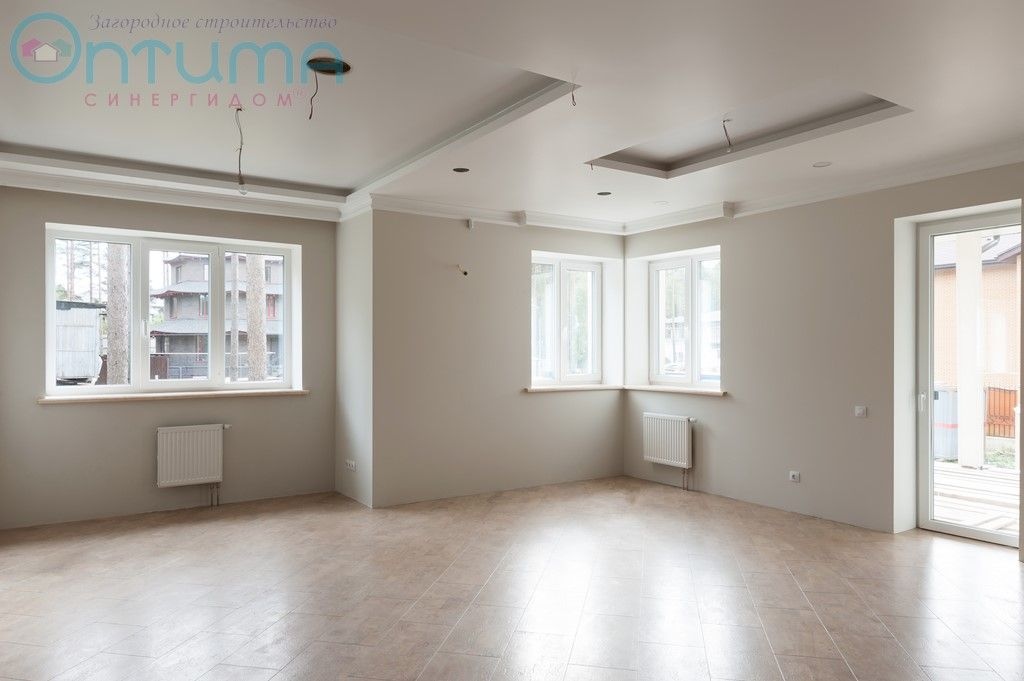

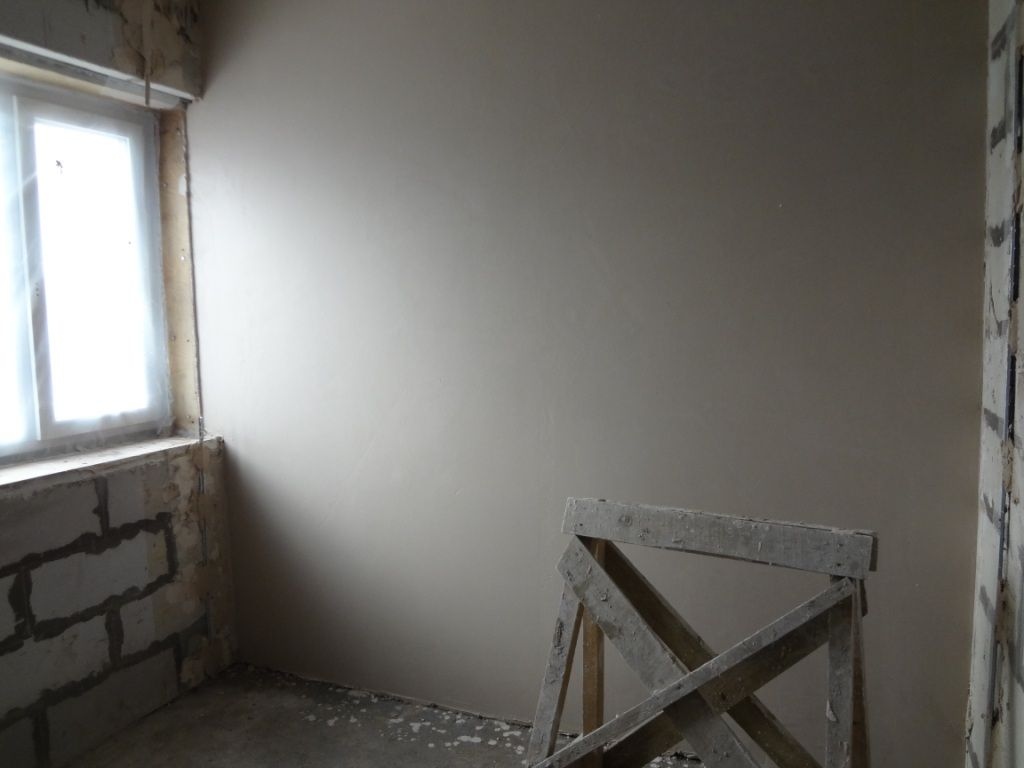

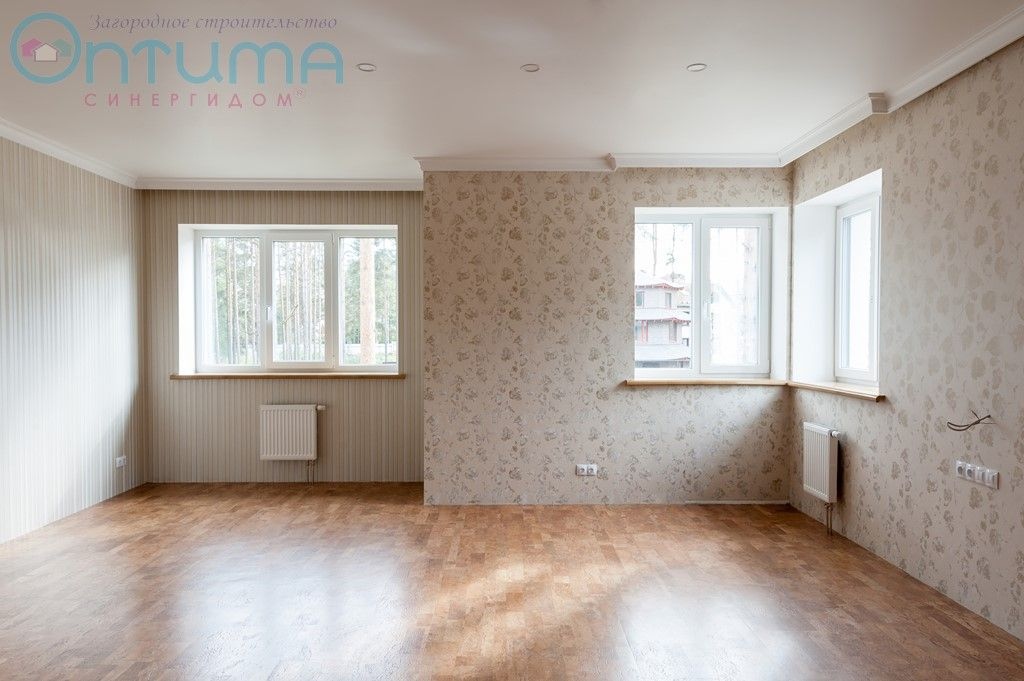

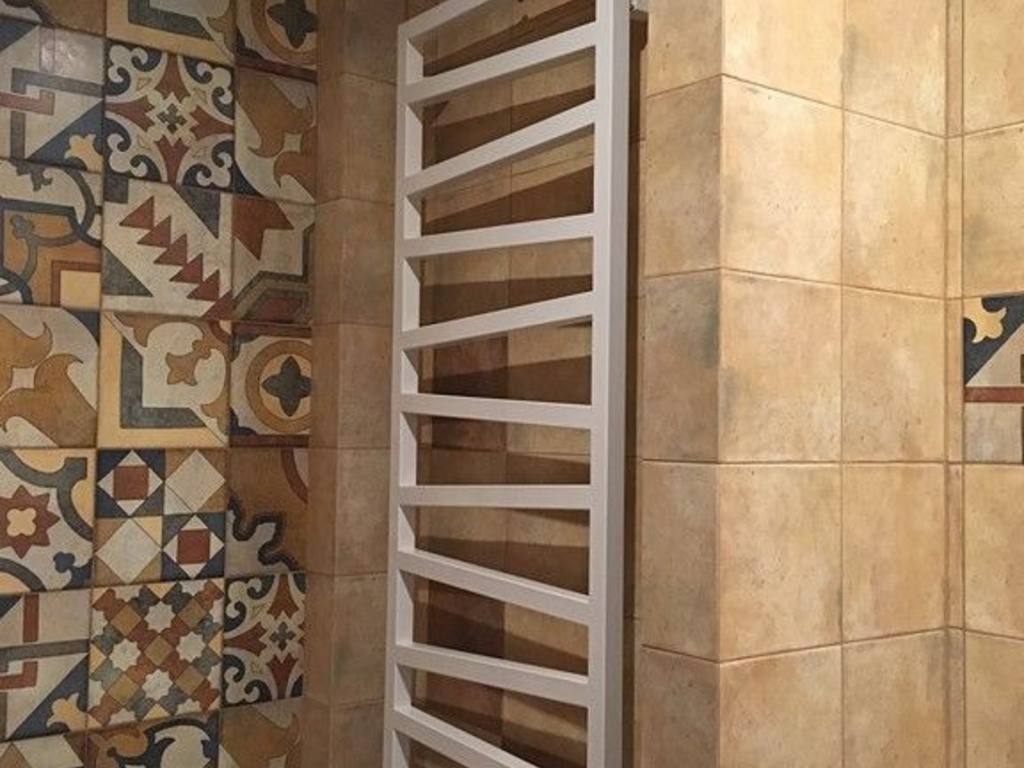

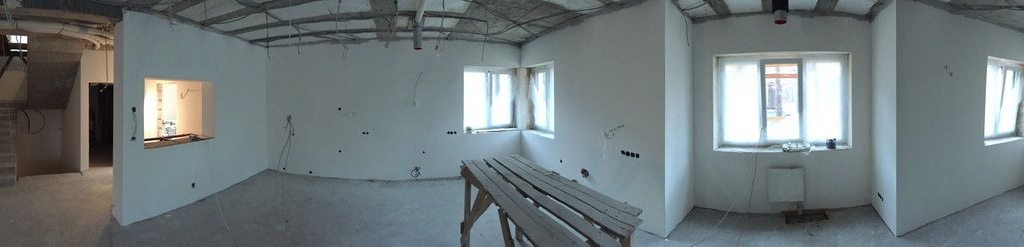

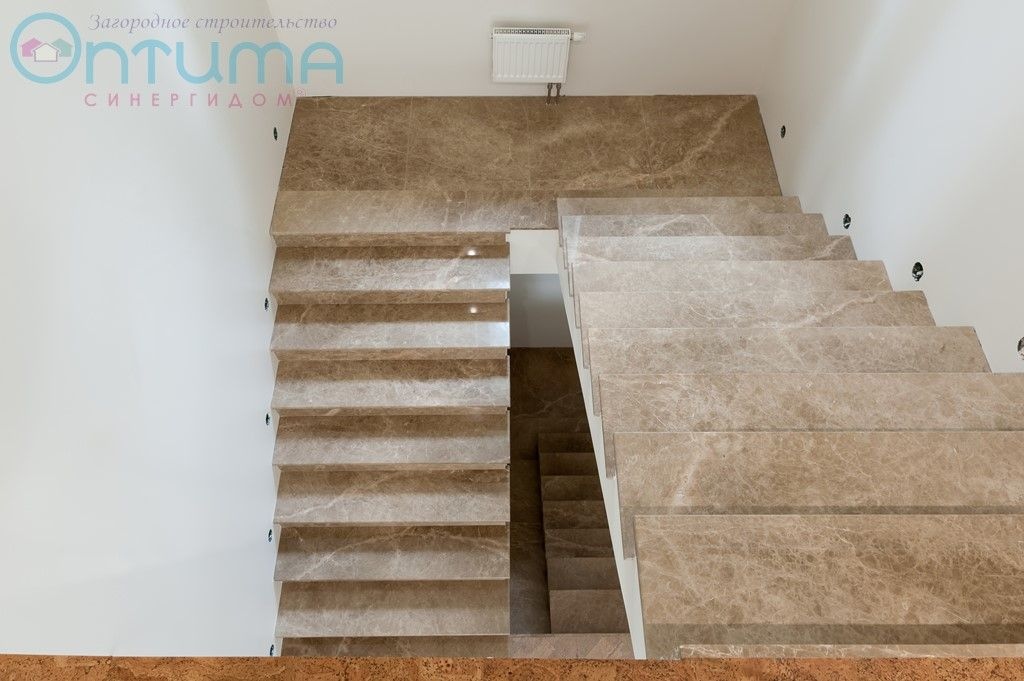

Внутренняя отделка синергидома
Этап внутренней отделки включает в себя устройство инженерных систем, черновую и чистовую (финишную) отделку.

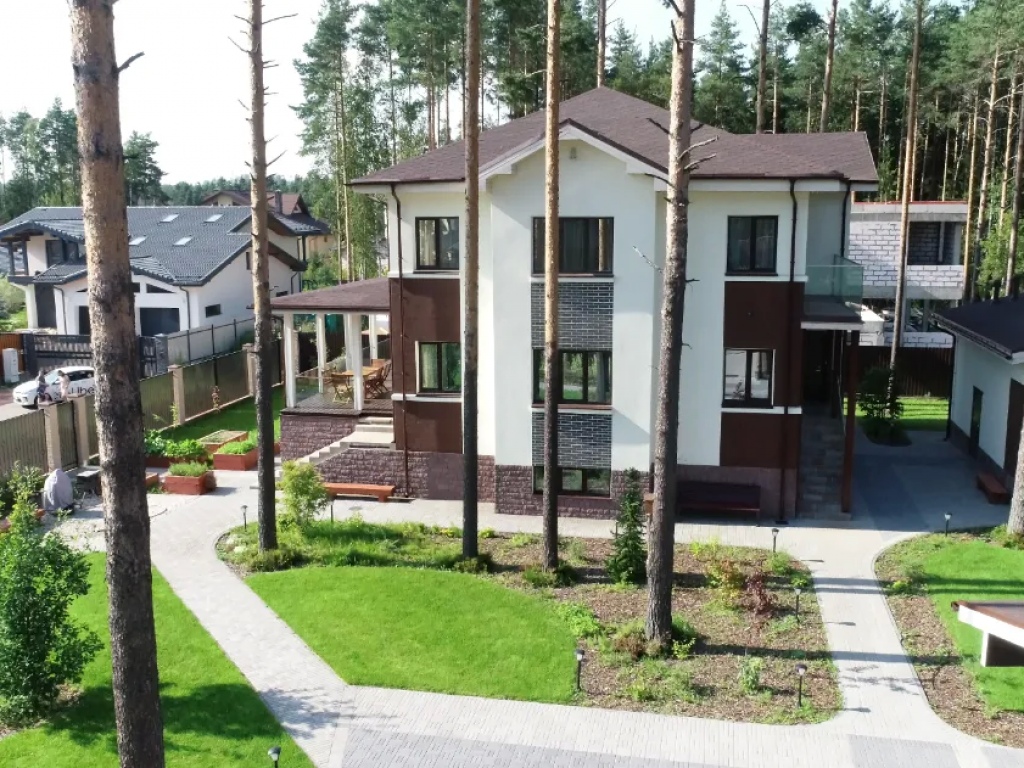

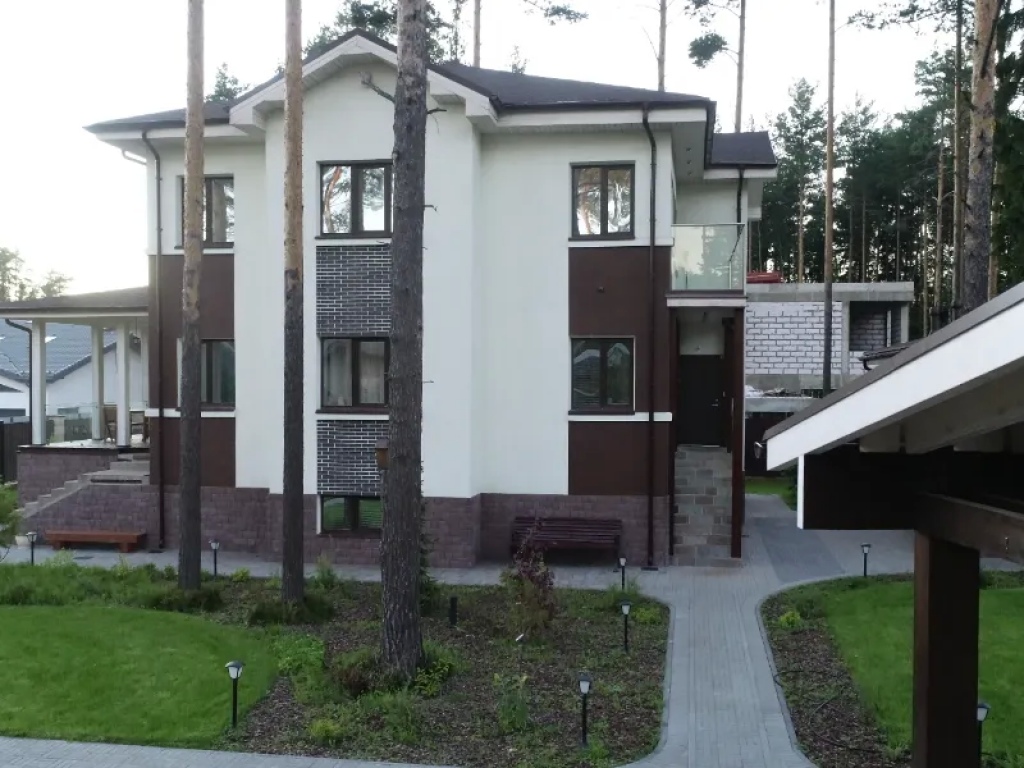

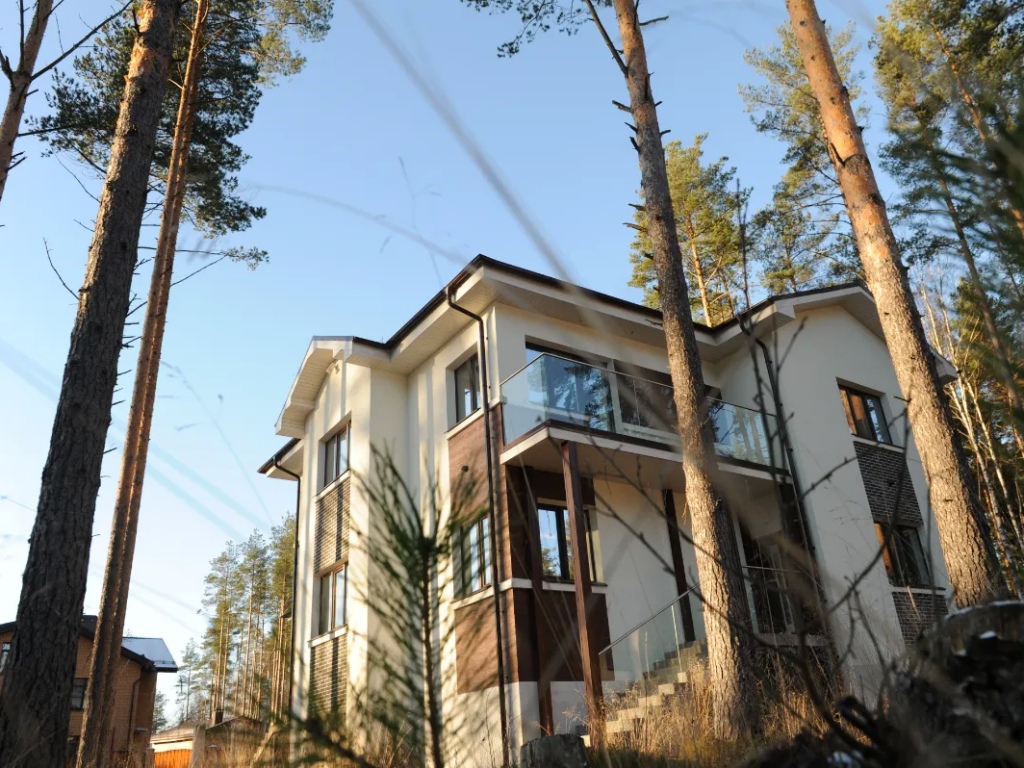

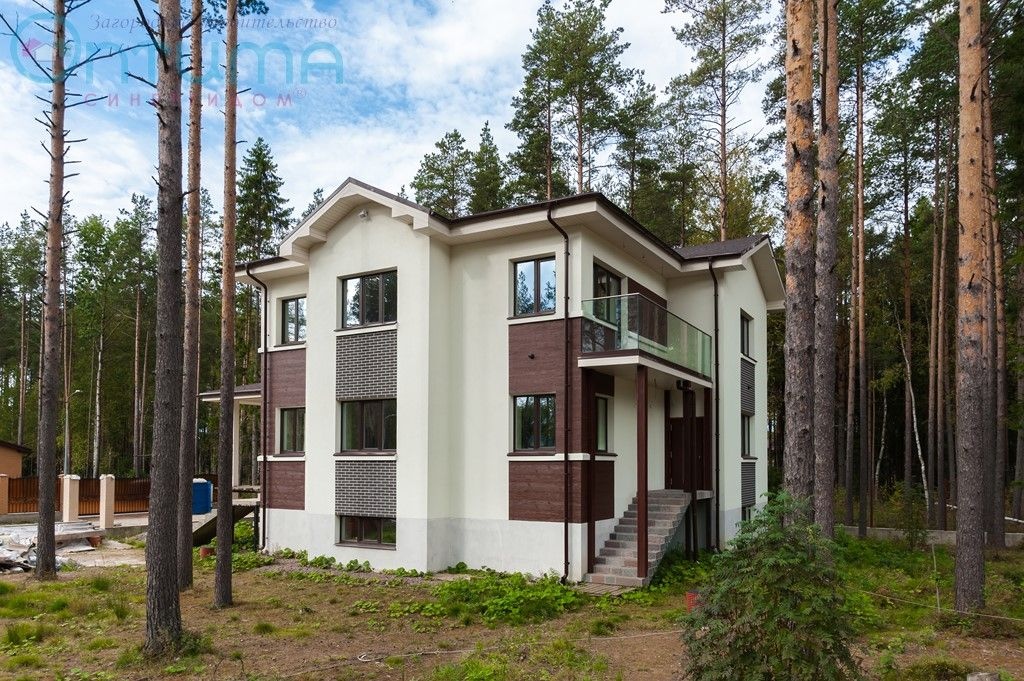

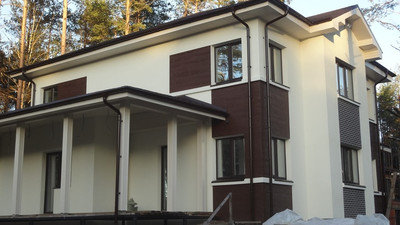

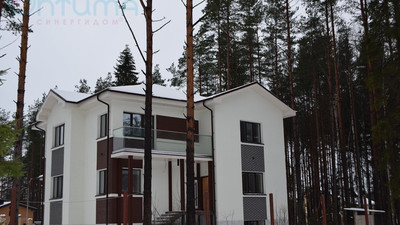

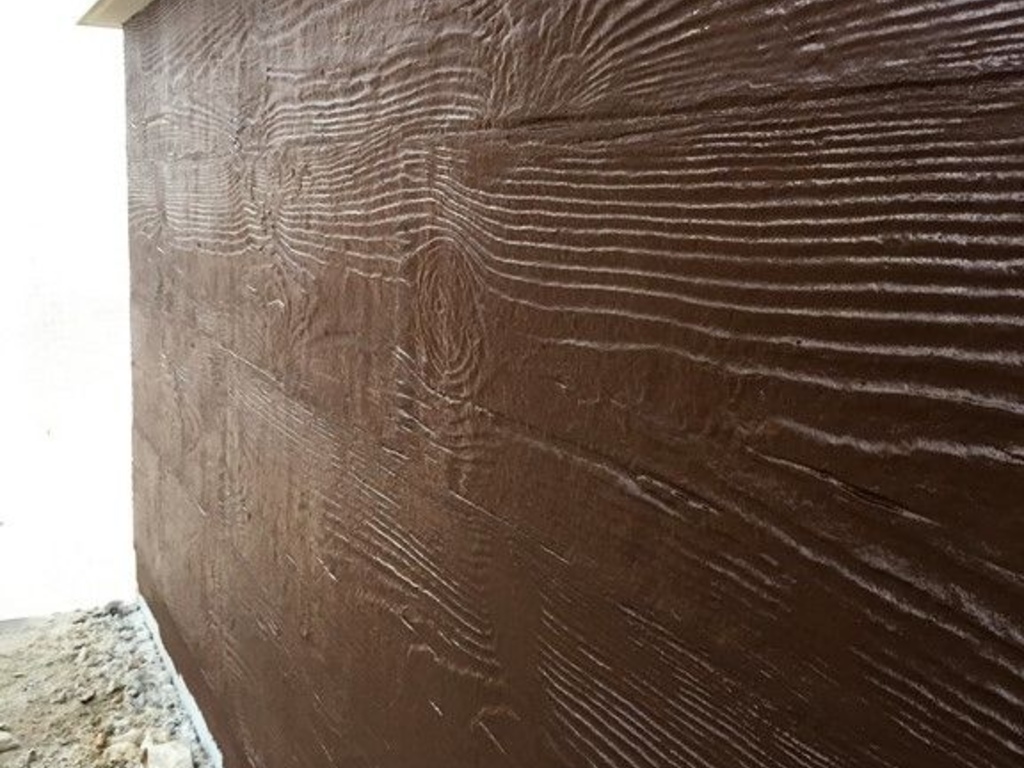

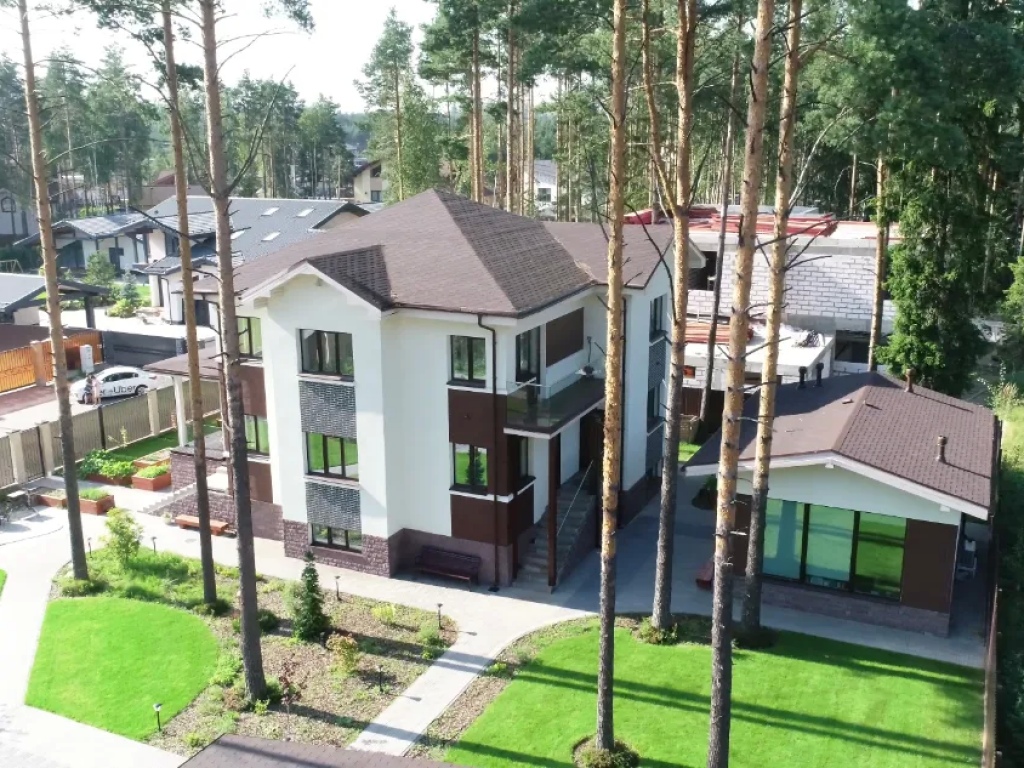

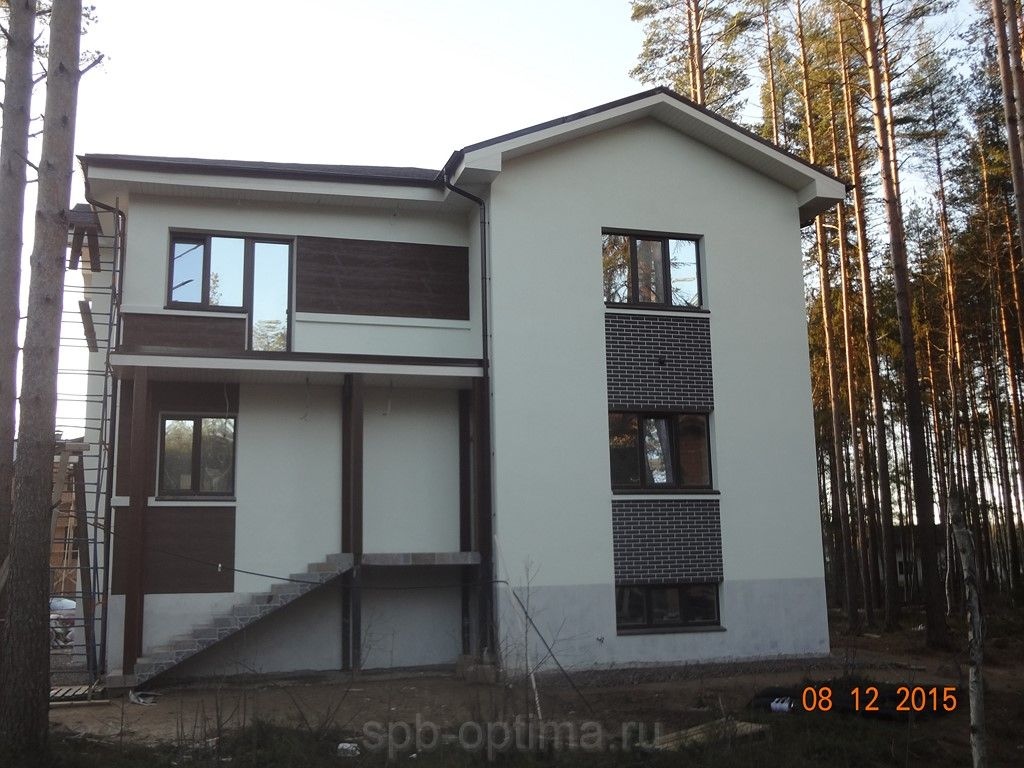

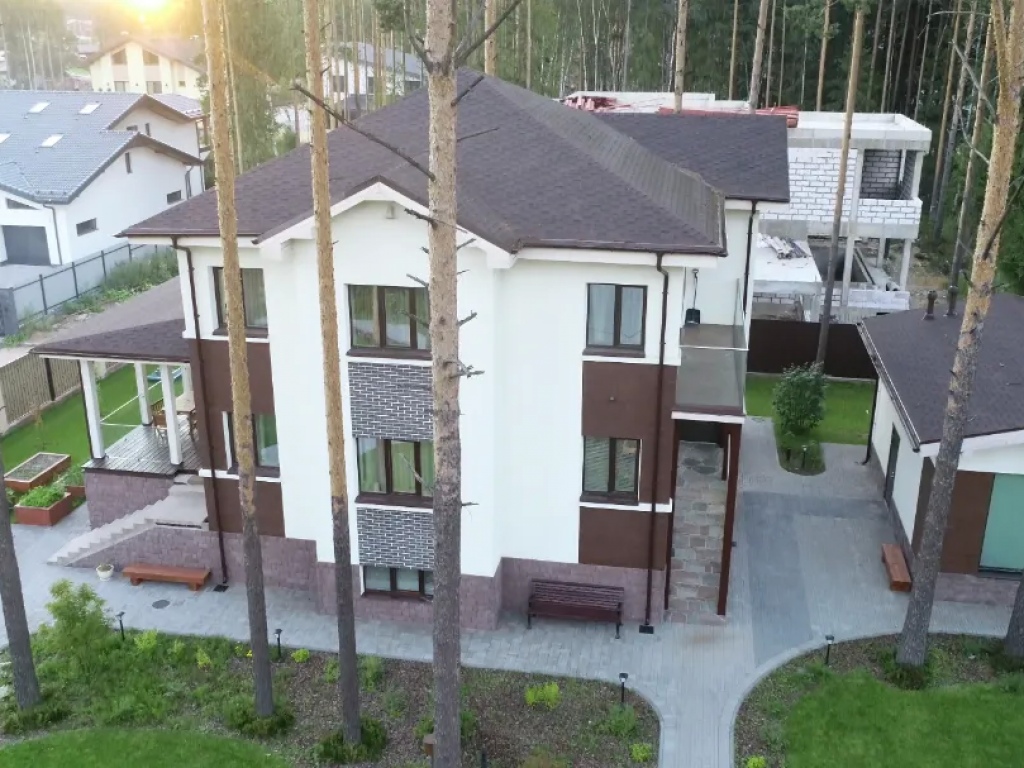

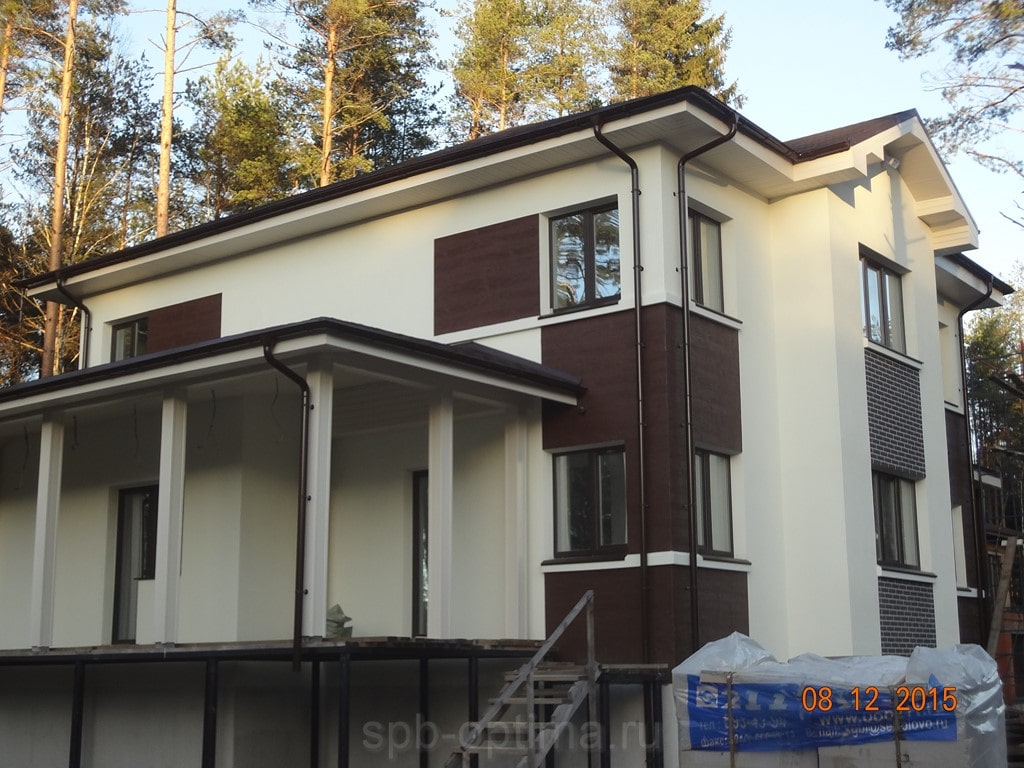

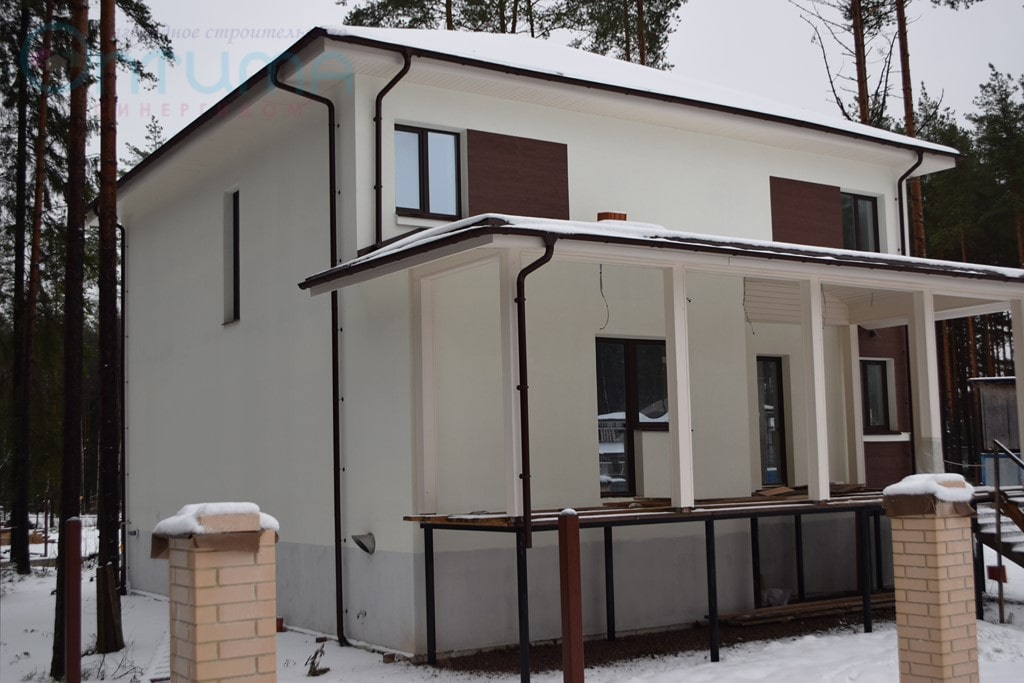

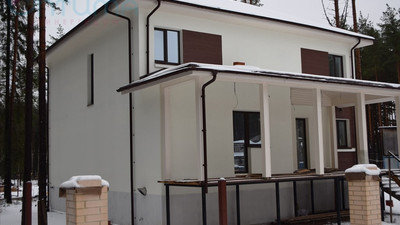

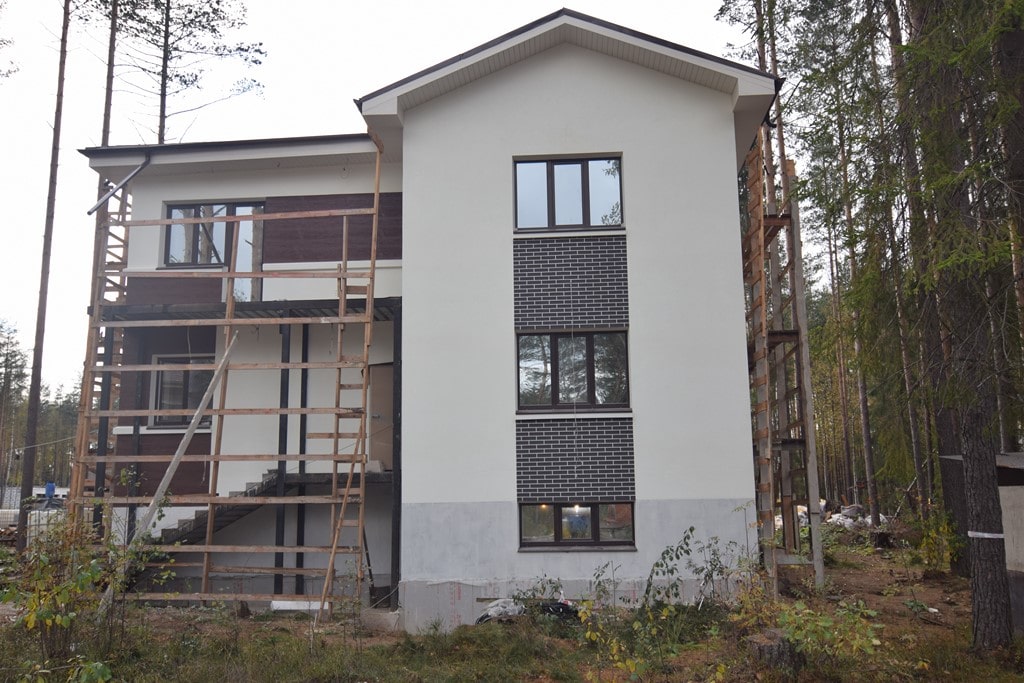

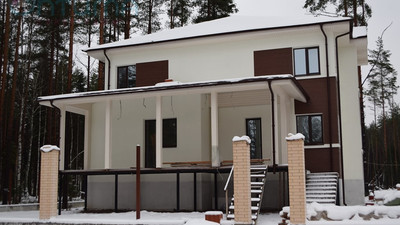

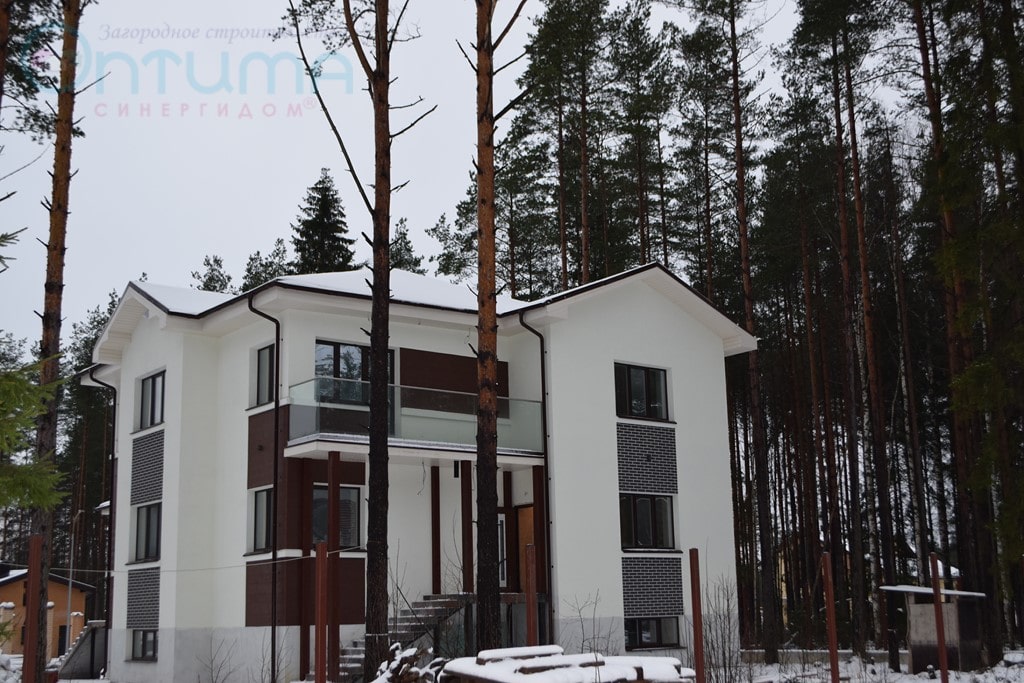

Отделка фасада синергидома

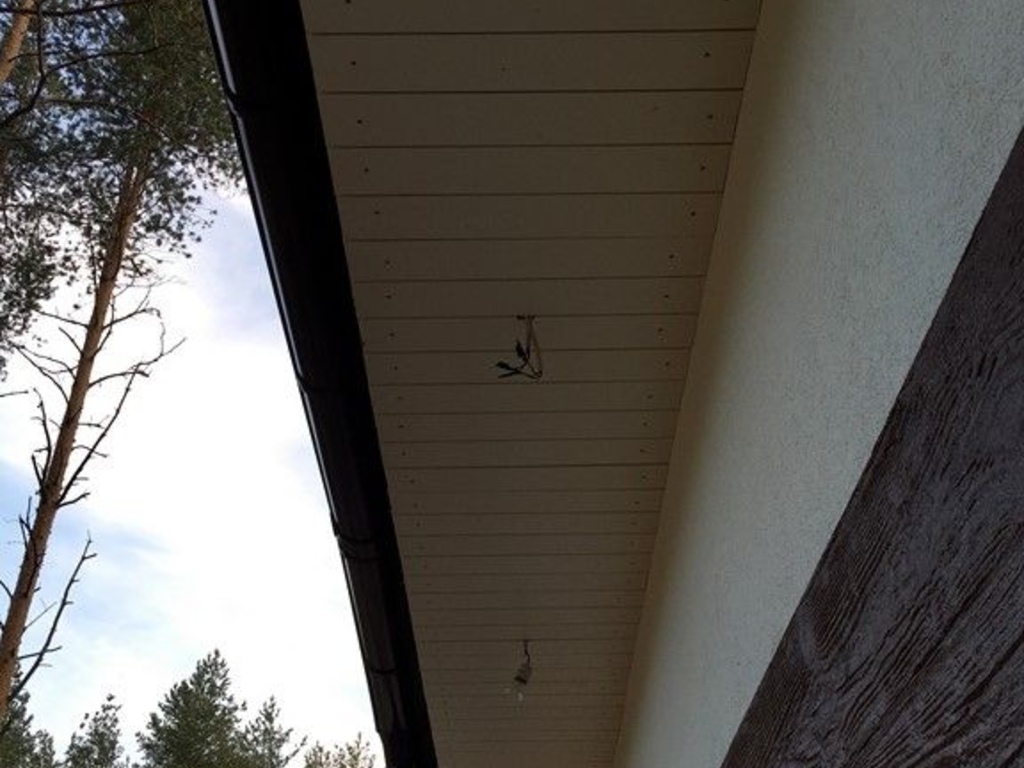

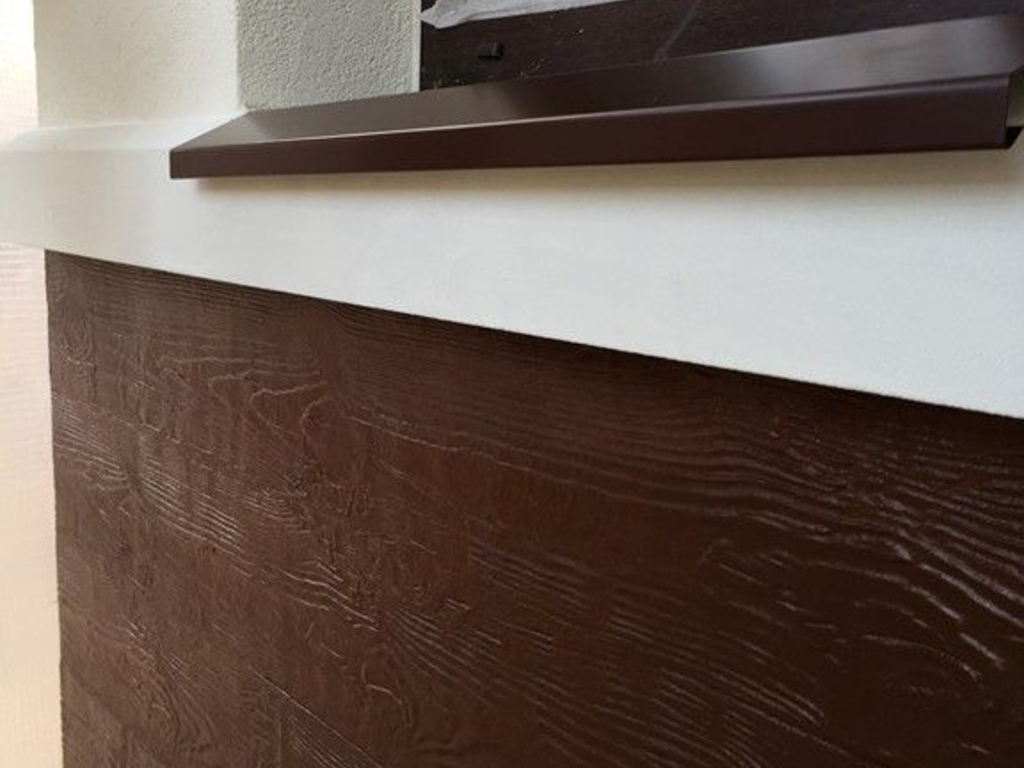

Отделка фасада выполняется по системе Церезит, фасад комбинированный с применением технологии Церезит визаж (под камень и под дерево)

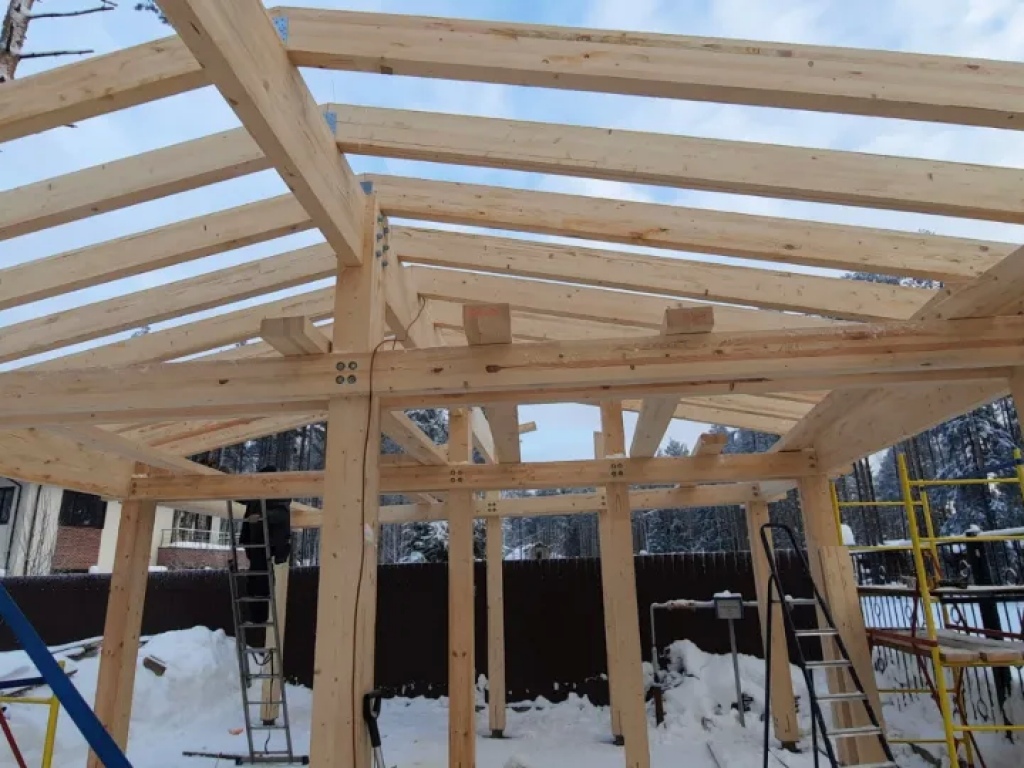

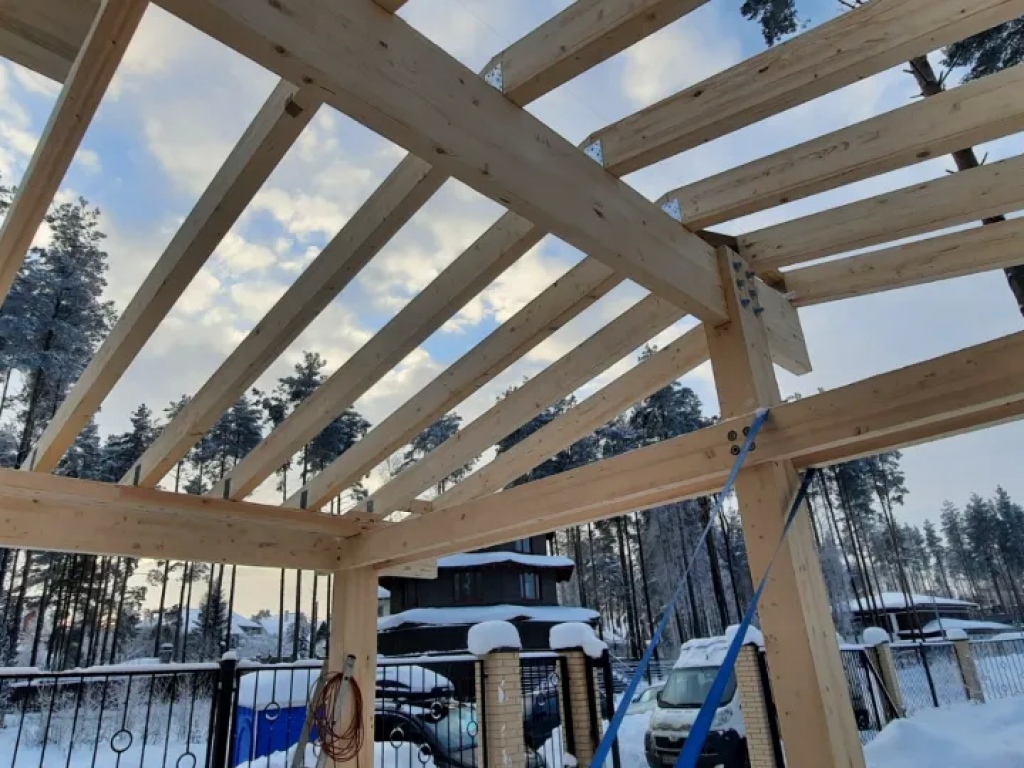

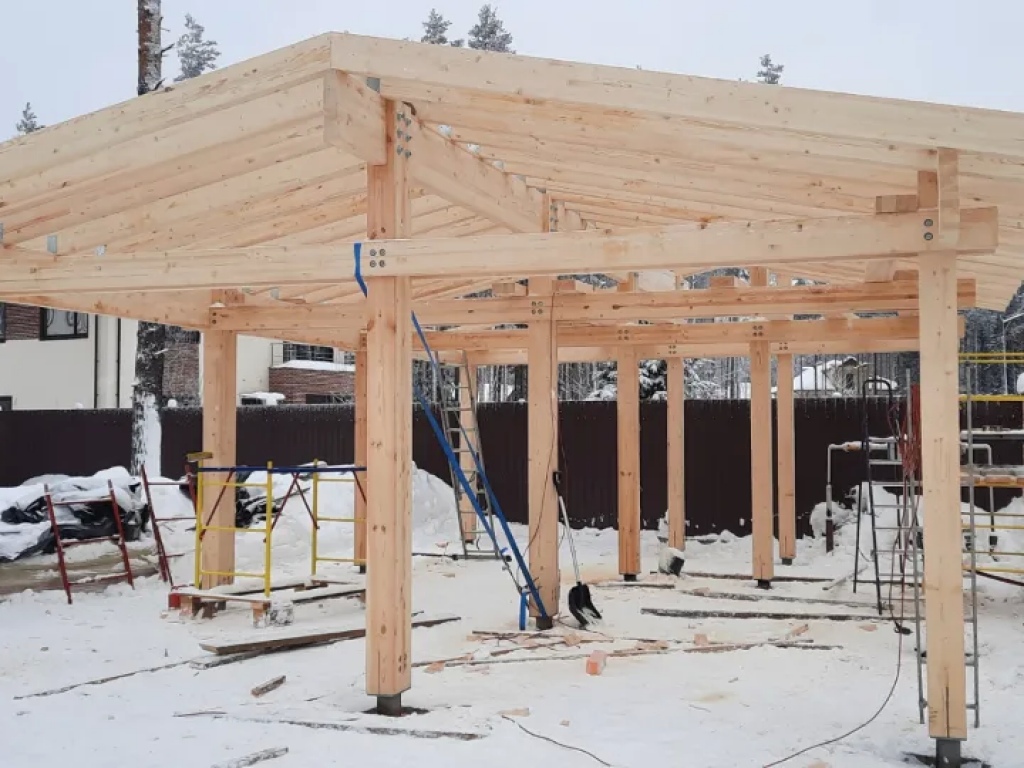

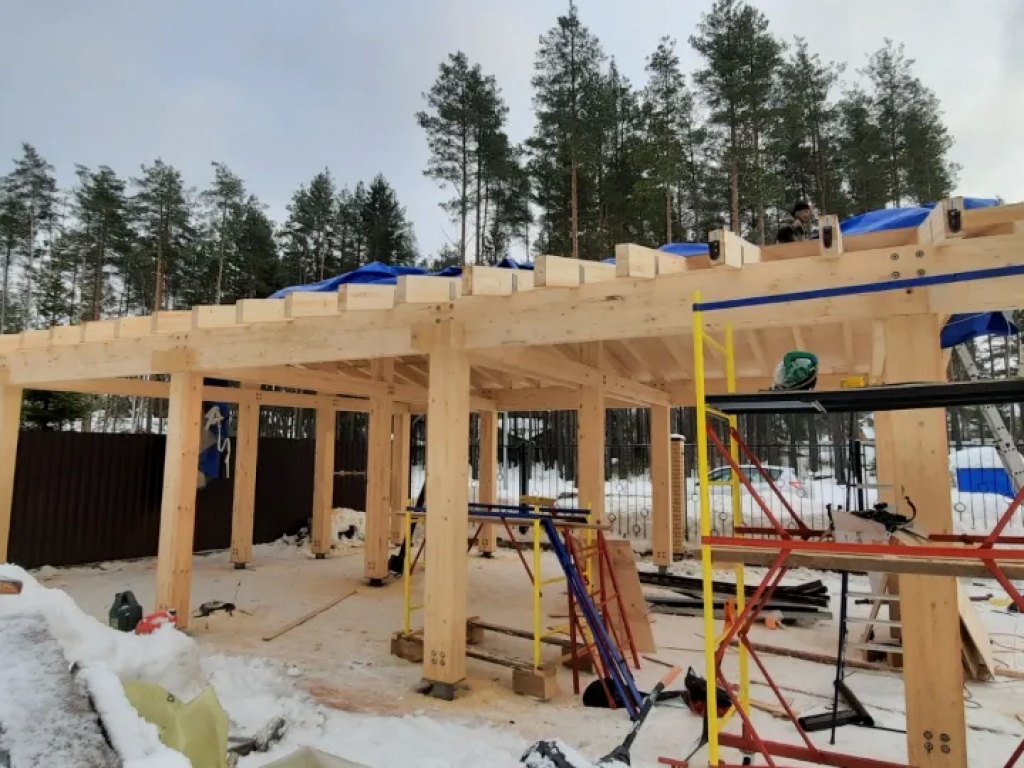

Фундамент бани выполнен по технологии УШП (Утепленная Шведская плита)
Видео строительства дома
